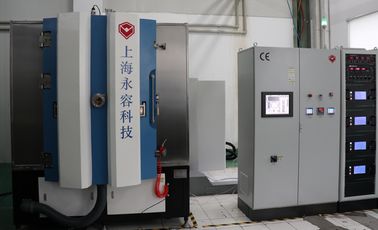

Emas, perak dan tembaga Keramik PVD Sputtering Deposition Machine,

Au Gold Sputtering Deposition Equipment, Silver/Gold PVD Deposition Machine, Konduktif Film PVD Sputtering System

Ringkasan:Proses DPC- Direct Plating Copper adalah teknologi pelapis canggih yang diterapkan dengan industri LED / semikonduktor / elektronik.Deposisi film konduktif koper pada Aluminium Oxide (Al2O3), AlN substrat dengan teknologi vakum PVD, dibandingkan dengan manufaktur tradisional

metode: DBC LTCC HTCC, biaya produksi yang jauh lebih rendah adalah fiturnya yang tinggi.

Tim teknologi Royal membantu pelanggan kami mengembangkan proses DPC dengan sukses dengan teknologi PVD sputtering.

Kata kunci:Bagian penyegelan keramik, proses DPC, sistem Copper PVD Sputtering, Chip Keramik LED Dengan Cooper Plating, Al₂O₃, AlN Keramik papan sirkuit, Al2O3 Plat On LED, Semikonduktor

Aplikasi dariDPC:

· HBLED

· Substrat untuk sel konsentrator surya

· Pengemasan semikonduktor tenaga termasuk kontrol motor otomotif

· Elektronika pengelolaan daya mobil hibrida dan listrik

· Paket untuk RF

· Perangkat microwave

Kinerja Teknologi DPC

Berbagai bahan substrat: Keramik (Al3O2, AlN), Kaca, dan Si

• Biaya produksi yang jauh lebih rendah.
• Kinerja manajemen panas dan transfer panas yang luar biasa
• Perataan yang tepat dan desain pola
• Adhesi metalisasi yang kuat

Fitur:

• Perputaran tinggi hingga 2,2 m2 substrat keramik per siklus;
• Adhesi yang kuat dengan perangkat pemanasan yang kuat dan pembersihan sumber plasma;
• Desain kompak dan dengan akses mudah untuk peningkatan dan pekerjaan pemeliharaan.
• Otomatisasi penuh, PLC + Layar sentuh, sistem kontrol satu sentuh.
• Efisiensi tinggi dengan konsumsi daya yang lebih rendah, penghematan biaya produksi maksimal 50%.

Spesifikasi Teknis

• Kinerja

1Tekanan vakum akhir: lebih baik dari 9,0*10^-5Ayah;

• Tekanan vakum dasar: 3,0*10^-2Ayah

3. Memompa ke bawah Waktu: dari atm untuk 1.0×10^-3Pa≤15 menit (suhu ruangan, kamar kering, bersih dan kosong)

4. Sumber deposisi: Gencoa magnetron sputtering katode, didorong arc katode, sumber ion

5. Model Operasi: penuh Otomatis / Semi-Otomatis / Manual

6Pemanasan: dari suhu kamar hingga maksimal 500°C,

9Sumber ion untuk proses PECVD dan PA PVD.

• Struktur

Mesin lapisan vakum berisi sistem kunci lengkap yang tercantum di bawah ini:

1Kamar vakum.

1.1 Ukuran: Diameter dalam: 1200mm

Tinggi bagian dalam: 1500 mm

1.2 Bahan: Kamar vakum SUS304

Pintu dan flensa SUS304

Struktur penguatan kamar: baja ringan SS41, dengan perawatan permukaan akhir yang dicat.

Chassis ruang SS41 baja ringan dengan perawatan permukaan akhir yang dicat.

1.3 Perisai Kamar: SUS304

1.4 View Window: 2 di pintu

1.5 Klep ventilasi ruang vakum (termasuk silencer)

1.6 Pintu: bahan SUS304

2- Tidak.GingSistem Pompa Vakum:

Pompa vakum minyak rotary vane + Pompa Holding


3. Sistem Pompa Vakum Tinggi: Magnetic Suspension Molecular Pump - 2 set

4Sistem Kontrol dan Operasi Listrik- PLC + Sistem Operasi Layar Sentuh:

Pemasok:

PLC: Mitsubishi + layar sentuh (Made in China)

Komponen elektronik: Schneider, OMRON.

Sistem Perlindungan Keamanan:Banyak penguncian keamanan untuk melindungi operator dan peralatan (air, gas arus, suhu dll.)

Sistem Proses Lapisan: Otomasi Proses & Kontrol.

4.1 Sirkuit utama: saklar pemutus tanpa sekring, saklar elektromagnetik, C/T dalam tipe seri

4.2 Power Supply: DC/MF power sputtering + DC arc power + Bias power supply

4.3 Sistem kontrol deposisi

4.4 Sistem operasi: Layar sentuh + PLC, kontrol resep dan pencatatan data, penutupan otomatis, evakuasi otomatis, pelapis otomatis

4.5 Sistem Pengukuran

Tekanan vakum: Pengukur vakum: Pirani + Penning gauge + Full range vacuum gauge -- merek Eropa

Perangkat pengukuran suhu: Thermocouple
MFC: Mass Flow Controller (empat arah ),

4.6 Sistem Alarm: Tekanan udara terkompresi, aliran air pendingin, kesalahan operasi

4.7 Indikator beban daya: indikator tegangan dan indikator arus beban

5. Sistem Deposisi

5.1 Sumber Deposisi: Katode Sputtering + Sumber Arc + Sumber Ion

5.2 Bahan pengendapan: Tembaga, Aluminium, Chrome, Perak, Emas, SS, Titanium dll.


6.Sub-sistem

6.1 Sistem kontrol katup udara kompres

6.2 Sistem Air Pendingin:Sistem pipa aliran air dan katup switch

7. Lingkungan Kerja

Udara terkompresi: 5 ~ 8kg/cm2

Air pendingin: Suhu air: 20 ~ 25 °C, 200 liter/menit,
Tekanan air masuk: 2 ~ 3 kg/cm2,

Daya: 3 Fase 380V 50Hz ((60Hz), 130kVA, konsumsi daya rata-rata: 60KW

Area pemasangan: (L*W*H) 4400*3200*2950mm

Eksos: ventilasi untuk pompa mekanis

Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk menyediakan solusi pelapis lengkap.
