Mesin Deposisi Tembaga Papan Sirkuit Elektronik / Elektronik Chip Sistem Magnetron Sputtering

Elektronika Cooper Sputtering System / Elektronika Militer Chip Langsung Plating Tembaga Sputtering Peralatan

Cooper Magnetron Sputtering Coating Plant padaElektronika militer

Proses DPC- Direct Plating Copper adalah teknologi pelapis canggih yang diterapkan dengan industri LED / semikonduktor / elektronik.

Deposisi film konduktif Cooper pada Al2O3, AlN, Si, substrat kaca dengan teknologi penyemprotan vakum PVD, dibandingkan dengan metode manufaktur tradisional: DBC LTCC HTCC, fitur:

1Biaya produksi jauh lebih rendah.

2. Pengelolaan termal yang luar biasa dan kinerja transfer panas

3. penyelarasan yang tepat dan desain pola,

4. kepadatan sirkuit tinggi

5. Adhesi yang baik dan solderable

Tim teknologi Royal membantu pelanggan kami mengembangkan proses DPC dengan sukses dengan teknologi PVD sputtering.
Karena kinerjanya yang canggih, substrat DPC banyak digunakan dalam berbagai aplikasi:

Cahaya tinggi LED untuk meningkatkan waktu hidup panjang karena kinerja radiasi panas yang tinggi, peralatan semikonduktor, komunikasi nirkabel microwave, elektronik militer,berbagai substrat sensor, penerbangan, transportasi kereta api, tenaga listrik, dll

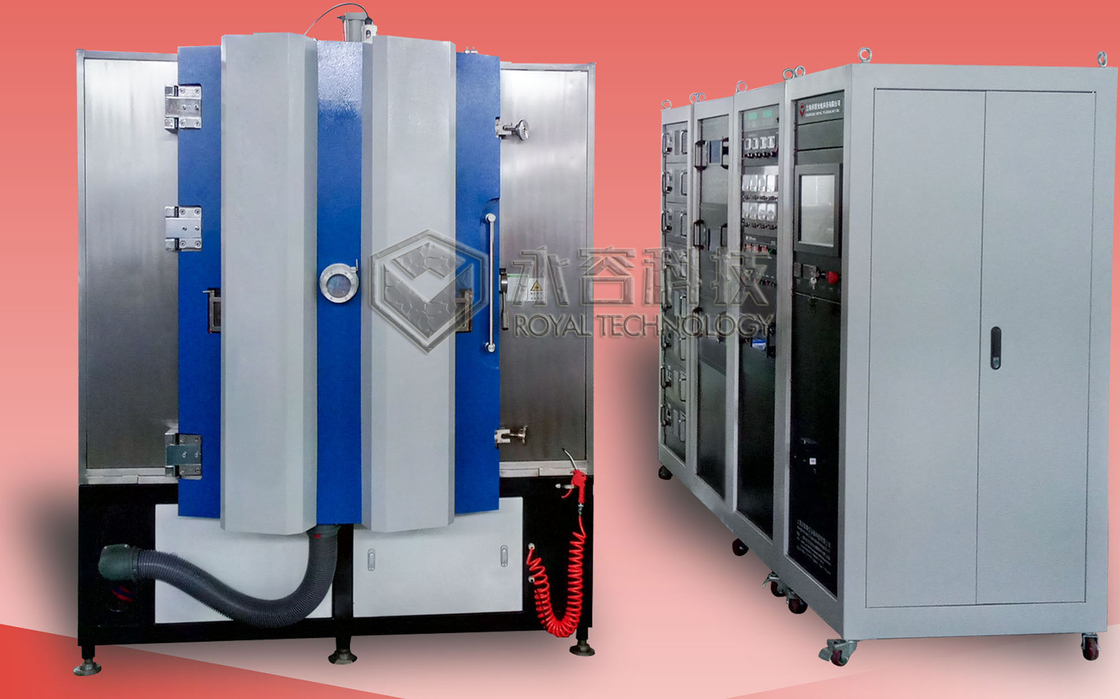

Peralatan RTAC1215-SP dirancang secara eksklusif untuk proses DPC yang mendapatkan lapisan koper pada substrat.dengan multi-arc ion plating dan teknik magnetron sputtering untuk mendapatkan film ideal dengan kepadatan tinggi, ketahanan abrasi tinggi, kekerasan tinggi dan ikatan yang kuat dalam lingkungan vakum tinggi.

Mesin Lapisan Sputtering Tembaga

1Dilengkapi dengan 8 steer arc cathodes dan DC Sputtering Cathodes, MF Sputtering Cathodes, unit sumber ion.

2. multilayer dan co-deposition coating tersedia

3. Sumber ion untuk pra-pengolahan pembersihan plasma dan ion-beam dibantu deposisi untuk meningkatkan adhesi film.

4. Keramik/ Al2O3/AlN substrat unit pemanasan;

5Sistem rotasi dan revolusi substrat, untuk lapisan satu sisi dan lapisan dua sisi.

Spesifikasi Mesin Lapisan Perunggu

Kinerja

1. Tekanan vakum akhir: lebih baik dari 5,0 × 10^-6Torr.

2Tekanan vakum operasi: 1,0×10^-4Torr.

3. Waktu pemompaan: dari 1 atm sampai 1,0×10^-4Torr≤ 3 menit (suhu kamar, kamar kering, bersih dan kosong)

4Bahan Metalis (sputtering + Arc evaporation): Ni, Cu, Ag, Au, Ti, Zr, Cr dll.

5. Model Operasi: penuh Otomatis / Semi-Otomatis / Manual

Struktur

Mesin lapisan vakum berisi sistem kunci lengkap yang tercantum di bawah ini:

1Kamar vakum.

2. Sistem Pompa vakum kasar (Paket Pompa Kembali)

3. Sistem Pompa Vakum Tinggi (Pompa Molekuler Suspensi Magnetik)

4. Sistem Kontrol dan Operasi Listrik

5Sistem Fasilitas Bantuan (Sub Sistem)

6. Sistem Deposisi

Sampel Lapisan Tembaga

Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk menyediakan solusi pelapis lengkap.

Unduh brosur, silakan klik di sini:Mesin Direct Plating Tembaga- DC dan MF magnetro...
