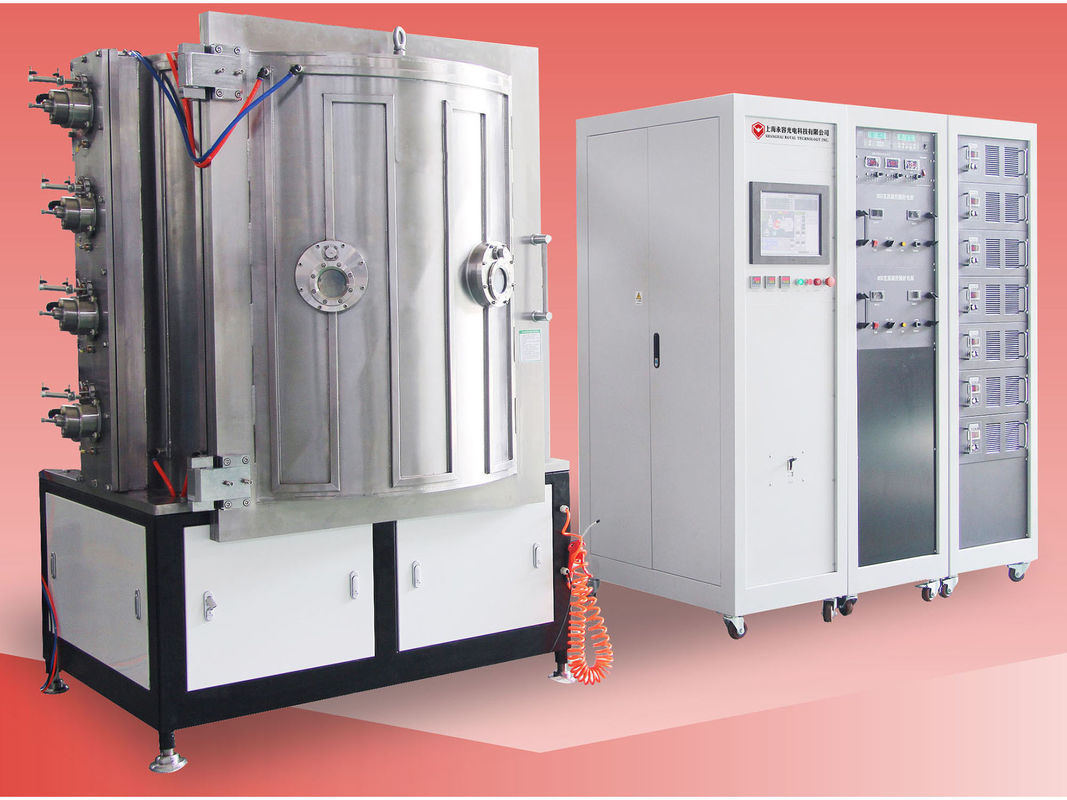

Seri RTAS adalah mesin sumber deposisi ganda terintegrasi untuk grafit umum, hitam legam, biru, tembaga dan warna perunggu pada bagian logam, benda stainless steel.Terutama digunakan untuk suku cadang mewah kelas atas.
Standar Aplikasi
Perhiasan, tali dan badan arloji, Olahraga baja tahan karat, Alat tulis
Elektronik konsumen: Ponsel, Laptop, Kamera, Drone
Mesin RTAS dilengkapi dengan busur lingkaran dan sumber deposisi sputtering silinder.Beberapa kombinasi sputtering DC, sputtering MF, penguapan busur dan sumber Ion, dll. Semua tersedia dalam satu mesin tunggal, untuk fleksibilitas tinggi dalam konfigurasi untuk memenuhi berbagai aplikasi.Khusus untuk pelapis estetik komponen kecil: warna hitam legam, tembaga, kuningan dan krom.
Apa itu MF Sputtering?
Dibandingkan dengan sputtering DC dan RF, sputtering Frekuensi Menengah telah menjadi teknik sputtering film tipis utama untuk produksi massal pelapisan, terutama untuk deposisi film pelapis film dielektrik dan non-konduktif pada permukaan seperti pelapis optik, panel surya, banyak lapisan , film bahan komposit dll.
Ini menggantikan RF sputtering karena dioperasikan dengan kHz daripada MHz untuk laju deposisi yang jauh lebih cepat dan juga dapat menghindari keracunan Target selama deposisi film tipis majemuk seperti DC.
Target sputtering MF selalu ada dengan dua set.Dua katoda digunakan dengan arus AC bolak-balik di antara keduanya yang membersihkan permukaan target dengan setiap pembalikan untuk mengurangi muatan yang menumpuk pada dielektrik yang mengarah ke busur yang dapat memuntahkan tetesan ke dalam plasma dan mencegah pertumbuhan film tipis yang seragam— yang apa yang kami sebut Target Poisoning.
Spesifikasi Teknis
Tidak. | Nama |
1 | Sistem Pemompaan Vakum: Pompa Molekul Turbo + Pompa Akar + Pompa Mekanik + Pompa Penahan |
2 | Sistem Pengukuran Vakum: Pirani + Penning Gauges |
3 | Sistem Pemanas: pemanas untuk substrat memanas untuk meningkatkan daya rekat |
4 | Sistem Distribusi Air / Udara Terkompresi: desain modular dan fabarikasi |
5 | Katoda Sputtering Silinder: 2/4/6/8 pasang target kembar untuk opsi |
6 | Katup Gerbang Vakum (sebagai opsi) |
7 | Kandang Listrik (standar CE) |
8 | Ruang Vakum (SS304/316L seperti yang diminta) |
9 | Sumber Busur Katodik (katoda busur konvensional) |
10 | View Port (2 didistribusikan di pintu untuk pemeriksaan di dalam ruang deposisi) |
11 | Sistem Distribusi Gas Pengolahan ( Meter Flow Controller untuk 4 saluran ) |
12 | Rack Driving System (model penggerak planetary) |
13 | Korsel |
Keterangan | RTAS1250 | RTAS1612 |
Ruang Deposisi (mm) | 1250 * H1250 | 1600 * H1250 |
Mengemudi Planet Area Pelapisan Efektif (mm) |
8: 270 * H850 10: 230 * H850 |
10: 300 * H850 16: 200 * H850 |
Katoda Busur Melingkar (set) | 7 | 12 |
Katoda Sputtering Silinder (pasangan) | 3/4 | 4 / 6 |
Daya Bias Berdenyut (KW) |
36 | 48 |
Daya Sputtering DC / MF (KW) | 36 | 4*36 |
Kekuatan Busur (KW) | 7*5 | 12*5 |
Pompa Vakum |
2* Pompa Molekul Turbo 1 * SV300B 1 * WAU1001 1 * TRP60 |
3 * Pompa Molekul Turbo 2 * SV300B 1 * WAU2001 1 * TRP90 |
Maks.Konsumsi Daya (KW) | 200 | 245 |
Konsumsi Daya Rata-Rata (KW) | <75 | <100 |
Ruang Operasi (L*W*H) mm | 4300*3700*2800 | 5000*4000*2800 |
Konfigurasi fleksibel: mesin diatur sesuai dengan proses pelapisan dan kebutuhan pelanggan
