PVD Nikel dan Mesin Sputtering Film Lapisan Tipis Tembaga, Deposisi Film Konduktif Au Emas
1 Set
MOQ
depends on
harga
PVD Nickle and Copper Sputtering Thin Film Coating Machine, Au Gold  Conductive Film Deposition
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: ROYAL
Sertifikasi: CE
Nomor model: RTAS
Cahaya Tinggi:

thin film coating equipment

,

dlc coating equipment

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Standar ekspor, untuk dikemas dalam case / karton baru, cocok untuk transportasi jarak jauh laut / u
Waktu pengiriman: 10 hingga 12 minggu
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 10 sets per bulan
Spesifikasi
Teknologi: Sputtering magnetron DC, deposisi sputtering PVD, lapisan vakum PVD
Aplikasi: deposisi film konduktif, lapisan film tahan korosi
Properti: Mesin desain volume tinggi dan kuat
Target memuntahkan: Ni, Cr, Cu, Au, Ag, Ta, Ti, SS, Al dll. logam murni
Lokasi Pabrik: Kota Shanghai, Cina
Layanan Seluruh Dunia: Polandia - Eropa; Iran- Asia Barat & Timur Tengah, Turki, India, Meksiko- Amerika Selatan
Layanan Pelatihan: Pengoperasian mesin, perawatan, proses pelapisan Resep, program
Jaminan: Garansi terbatas 1 tahun gratis, seumur hidup untuk mesin
OEM & ODM: tersedia, kami mendukung desain dan fabrikasi yang dibuat khusus
Deskripsi Produk

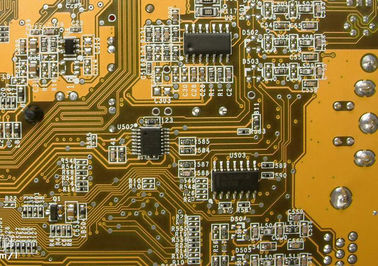

       Deposisi Film Tipis Konduktif Papan Sirkuit dengan Proses Sputtering PVD DC, Pelapisan Tembaga, Deposisi Au Sputtering





------ Kapasitas Besar, Desain Modul Fleksibel, Manufaktur Presisi.




Keuntungan Teknis:


Sistem DPC-RTAS1215+ Sputtering adalah versi upgrade dari model ASC1215 asli, sistem terbaru memiliki beberapa keunggulan:



Proses Efisien Lebih Tinggi:
1. Lapisan dua sisi tersedia dengan desain perlengkapan omset
2. Hingga 8 flensa katoda planar standar untuk berbagai sumber
3. Kapasitas besar hingga 2,2 ㎡ chip keramik per siklus
4. Sepenuhnya Otomatisasi, PLC + Layar Sentuh, sistem kontrol SATU sentuhan



Biaya Produksi Lebih Rendah:
1. Dilengkapi dengan 2 pompa molekul suspensi magnetik, waktu mulai cepat, perawatan gratis;
2. Daya pemanas maksimum;
3. Bentuk ruang oktagonal untuk penggunaan ruang yang optimal, hingga 8 sumber busur dan 4 katoda sputtering untuk pengendapan pelapis yang cepat

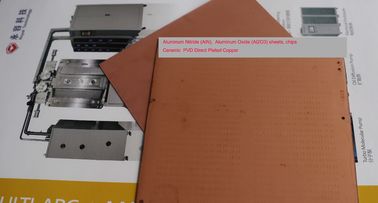

Proses DPC- Direct Plating Copper adalah teknologi pelapisan canggih yang diterapkan dengan LED dan semikonduktor di industri elektronik.Salah satu aplikasi tipikal adalah Ceramic Radiating Substrat.Deposisi film konduktif tembaga pada Aluminium Oksida (Al2O3), substrat AlN dengan teknologi sputtering vakum PVD, memiliki satu keuntungan besar dibandingkan dengan metode manufaktur tradisional: DBC LTCC HTCC memiliki biaya produksi yang jauh lebih rendah.


Tim Royal Technology berkolaborasi dengan pelanggan kami untuk mengembangkan proses DPC yang berhasil menerapkan teknologi sputtering PVD.



Aplikasi DPC:
HBLED
Substrat untuk sel konsentrator surya
Pengemasan semikonduktor daya termasuk kontrol motor otomotif
Elektronik manajemen daya mobil hibrida dan listrik

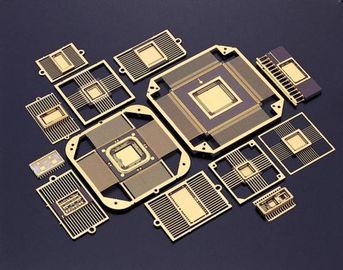

Paket untuk RF
Perangkat gelombang mikro



Spesifikasi teknis



Keterangan DPC-RTAS1215+
RuangTinggi (mm) 1500
Diameter ruang (mm) φ1200
Sputtering Cathodes Mounting Flange 4
Flensa Pemasangan Sumber Ion 1
Flange Pemasangan Katoda Busur 8
Satelit (mm) 16 xΦ150
Daya Bias Pulsa (KW) 36
Daya Sputtering (KW) DC36 + MF36
Daya Busur (KW) 8x5
Daya Sumber Ion (KW) 5
Daya Pemanasan (KW) 36
Tinggi Lapisan Efektif (mm) 1020
Pompa Molekul Suspensi Magnetik 2 x 3300 L/S
Pompa Akar 1 x 1000m³/jam
Pompa Baling Putar 1 x 300m³/jam
Memegang Pompa 1x60m³/jam
Kapasitas 2.2
Area Pemasangan ( P x L x T) mm 4200*6000*3500







HMI + Sistem Operasi Layar Sentuh

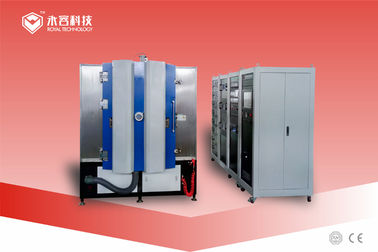

PVD Nikel dan Mesin Sputtering Film Lapisan Tipis Tembaga, Deposisi Film Konduktif Au Emas 0





Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
