Sistem deposisi sputtering magnetron medan tertutup yang tidak seimbang, Pelapisan Ion Magnetron Sputtering yang Tidak Seimbang
Proses magnetron medan tidak seimbang dan tertutup memiliki semua keunggulan magnetron planar.Keuntungan dan kerugian tambahan adalah:
Sputtering magnetron medan tidak seimbang dan tertutup merevolusi properti yang dapat dicapai dengan proses sputtering magnetron.Keberhasilan peningkatan tribologi film tipis, ketahanan korosi dan sifat optik seperti teknologi ini, peningkatan teknologi magnetron baru saja dimulai.Blog berikutnya kita beralih ke proses magnetron berputar dan silinder dan menghasilkan aplikasi film tipis.
--- Di Atas Artikal dariPETE R MARTIN
Teknologi kerajaan mengembangkan katoda sputtering dengan hasil tinggi dan pemanfaatan target tinggi, terutama untuk sputtering logam langka dan mahal: Deposisi film logam perak Au Gold, Ta Tantalum, Ag.Sistem pengendapan film dengan keseragaman tinggi telah melayani beberapa industri seperti suku cadang Elektronik, komponen instrumen medis yang membutuhkan keseragaman film yang tinggi, pengendapan berlapis.
Mesin RTSP1000 adalah mesin standar yang dikembangkan oleh teknologi Royal.Luas diterapkan dengan alat pemotong/pembentuk, cetakan, peralatan medis, komponen elektronik, industri otomotif.
Konfigurasi Utama RTSP1000 dan Parameter Teknis | ||||||||
MODEL | RTSP1000 | |||||||
TEKNOLOGI | MF magnetron sputtering + pembersihan plasma sumber ion | |||||||
BAHAN RUANG | Baja tahan karat (S304) | |||||||
UKURAN RUANG | 1000*800mm (H) | |||||||
JENIS RUANG | bentuk D | |||||||
RAK ROTASI & SISTEM JIG | 6 satelit Maks.berat: 500kgs | |||||||
catu daya |
jumlahSputtering: 2*24 KW Bias Power Supply: 1*20W Sumber Ion Power supply 1*5KW |
|||||||
BAHAN DEPOSISI | Ti/Cr/TiAl/Ta/Cu/Au/Karbon dll. | |||||||
SUMBER DEPOSISI | 2 pasang (4 buah) Planar Sputtering Cathodes + 1 Sumber Ion Linier Area Keseragaman: ±10~15% |
|||||||
KONTROL | PLC (Pengontrol Logika yang Dapat Diprogram) + Layar Sentuh (model operasi manual + otomatis + semi-otomatis) | |||||||
SISTEM POMPA | Pompa Rotary Vane: SV300B - 1 set (Leybold) | |||||||
Roots Pump: WAU1001- 1 set (Leybold) | ||||||||
Memegang Pompa: D60C- 1 set (Leybold) | ||||||||
Pompa Molekul Suspensi Magnetik - 1 set (Leybold) | ||||||||
PENGENDALI ALIRAN MASSA GAS | 4 saluran, Made in China, model digital Seven Star (seri CS, ) | |||||||
PENGUKUR VAKUM | Model: ZDF-X-LE, Buatan China: ZDF-X-LE | |||||||
SUMBER ION LINEAR | 1 buah Pra-perawatan, pembersihan plasma + deposisi berbantuan | |||||||
SISTEM KEAMANAN | Banyak kunci pengaman untuk melindungi operator dan peralatan | |||||||
PEMANASAN | Pemanas: 30KW.Maks.suhu: 450℃ | |||||||
PENDINGINAN | Chiller Industri (Air Dingin) | |||||||
DAYA MAKS. | 100KW (Perkiraan) | |||||||
KONSUMSI DAYA RATA-RATA | 45 KW (Perkiraan) | |||||||
BERAT KOTOR | T (Perkiraan) | |||||||
CETAK KAKI | ( L*W*H) 4000*4000 *3200 MM | |||||||
LISTRIK LISTRIK | AC 380V/3 fase/50HZ/5 jalur |

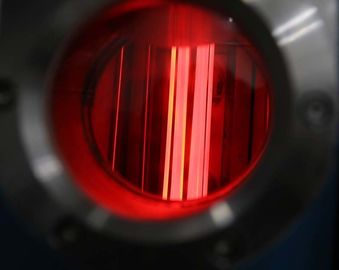

Deposisi sputtering planar pemanfaatan target tinggi: tolong KLIK DISINI untuk menonton videonya

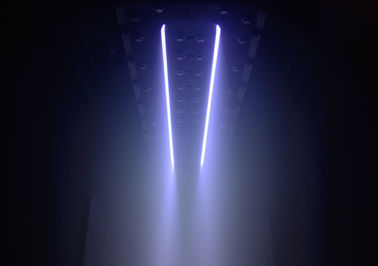

Pembersihan Plasma Sumber Ion Linear dan Deposisi Berbantuan: tolong KLIK DISINI untuk menonton video
Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
