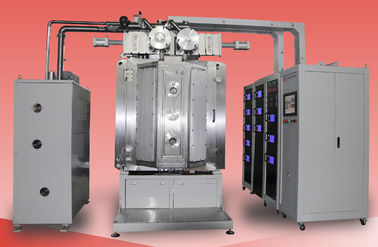

Mesin Pelapis PVD Aluminium Oksida, Produk Tembaga Berlapis Langsung, Peralatan Pelapisan Vakum Multi-Arc
1 Set
MOQ
negotiable
harga
Aluminum Oxide PVD Plating Machine,  Direct Plated Copper Products, Multi- Arc Vacuum Coating Equipment
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: BUATAN CHINA
Nama merek: ROYAL
Sertifikasi: CE
Nomor model: RTAC950-SP
Cahaya Tinggi:

ion plating system

,

vacuum plating equipment

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Standar ekspor, untuk dikemas dalam case / karton baru, cocok untuk transportasi jarak jauh laut / u
Waktu pengiriman: 16 minggu
Syarat-syarat pembayaran: L / C, D / A, D / P, T / T
Menyediakan kemampuan: 10 sets per bulan
Spesifikasi
Sumber Deposisi: MF / DC sputtering + Arc cathodes
Film Deposisi: DLC, pelapis film optik, pelapis dekoratif
Aplikasi: Proses PECVD, DLC film, Berlian Seperti Karbon Film, film Optik Sputtering,
Fitur Film: Reflektif Tinggi, Korosi Sangat Baik Dan Tahan Aus
Struktur Peralatan: struktur 2 pintu depan dan belakang
Substrat Pelapis: Keramik, Silikon, Aluminium Oksida, Aluminium Nitrida
Lokasi Pabrik: kota shanghai, cina
Layanan di Seluruh Dunia: Poland - Europe; Polandia - Eropa; Iran- West Asia & Middle East, Turkey, India
Layanan Pelatihan: Pengoperasian mesin, perawatan, proses pelapisan Resep, program
Layanan Pelatihan: Pengoperasian mesin, perawatan, proses pelapisan Resep, program
Jaminan: Garansi terbatas 1 tahun gratis, seumur hidup untuk mesin
Jaminan: Garansi terbatas 1 tahun gratis, seumur hidup untuk mesin
OEM & ODM: tersedia, kami mendukung desain dan fabrikasi yang dibuat khusus
OEM & ODM: tersedia, kami mendukung desain dan fabrikasi yang dibuat khusus
OEM & ODM: tersedia, kami mendukung desain dan fabrikasi yang dibuat khusus
OEM & ODM: tersedia, kami mendukung desain dan fabrikasi yang dibuat khusus
Deskripsi Produk
Aluminium bagian Oksida Tembaga Mesin Plating PVD PVD Tembaga Plating oncnc aluminium bagian penggilingan

Kata kunci: Produk Aluminium Berlapis Langsung, proses PECVD, film DLC, Film Carbon Like Carbon, film Optik Sputtering, Gencoa Magnetron Sputtering Cathode, Sumber Ion, PA PVD

Fitur Desain RTAC950-SP:

  • Fleksibilitas: sumber busur dan gagap, perangkat sumber ion linier flensa pemasangan standar untuk pertukaran fleksibel
  • Fleksibilitas: tersedia untuk berbagai deposit logam dasar dan paduan, pelapis optik, pelapis lembut. Film campuran dan film pelumas padat pada substrat bahan logam dan non-logam
  • Desain lurus ke depan: struktur 2 pintu, bukaan depan dan belakang untuk perawatan yang mudah

Spesifikasi teknis

  • Performa

1. Tekanan Vakum Tertinggi: lebih baik dari 8.0 * 10 - 4 Pa;

  • Tekanan Vakum Dasar: 3.0 * 10 - 2 Pa

3. Memompa Waktu: dari atm ke 1,0 × 10 - 3 Pa≤15 menit (suhu kamar, ruang kering, bersih dan kosong)

4. Sumber pengendapan: Gencoa magnetron sputtering cathode, steode arc steode, sumber Ion

5. Model Pengoperasian: Penuh Otomatis / Semi-Otomatis / Secara Manual

6. Pemanasan: dari suhu kamar hingga maks. 500 ℃,

9. Sumber ion untuk proses PECVD dan PA PVD.

  • Struktur

Mesin pelapis vakum berisi sistem lengkap kunci yang tercantum di bawah ini:

1. Ruang Vakum
1.1 Ukuran: Inner Depth 950mm

Tinggi Batin: 1350mm

1.2 Bahan: Ruang Vakum SUS304

Pintu dan flensa SUS304

Struktur penguatan ruang: baja ringan SS41, dengan perawatan permukaan akhir dicat.

Ruang sasis baja ringan SS41 dengan perawatan permukaan akhir dicat.

1.3 Chamber Shield: SUS304

1.4 Jendela Lihat: di pintu kamar -2

1.5 Vacuum Chamber Venting Valve (termasuk peredam)

1.6 Pintu: 2 set, depan dan belakang, bahan SUS304

2. Sistem Pemompaan Vakum Roughing:
Pompa vakum baling-baling putar minyak + Pompa Holding

3. Sistem Pemompaan Vakum Tinggi:

Turbo Molecular Pump - 2 set

4. Kontrol Listrik dan Sistem Operasi- PLC + Sistem Operasi Layar Sentuh:

Pemasok:

PLC: Mitsubishi, Model: FX-IN60MR-001 SERIES

Komponen Elektronik: SCHNEIDER, OMRON.

Sistem Proteksi Keselamatan: Sejumlah kunci pengaman untuk melindungi operator dan peralatan (air, gas saat ini, suhu dll.)

Sistem Proses Pelapisan : Otomatisasi & Kontrol Proses. Secara otomatis disimpan dalam memori selama 3 bulan. Data resep pelapisan unggulan: arus / voltase operasi target, Mass Flow, Tekanan vakum, suhu, waktu pelapisan disimpan untuk analisis guna meningkatkan kualitas pelapis.

4.1 Sirkuit utama: Sakelar pemutus sekering, sakelar elektromagnetik, C / T dalam tipe seri

4.2 Power Supply: Daya sputtering MF + daya Arc DC + Power Supply Bias

4.3 Sistem kontrol pengendapan

4.4 Sistem Operasi: Layar Sentuh + PLC, kontrol resep dan pencatatan data, shutdown otomatis, evakuasi otomatis, pelapisan otomatis

4.5 Sistem Pengukuran

Tekanan Vakum: Pengukur Vakum: Pirani + Pengukur pengukur + Pengukur vakum lengkap - merek Eropa

Alat pengukur suhu: Termokopel
MFC: Mass Flow Controller (4 cara),

4.6 Sistem Alarm: Tekanan udara terkompresi, Aliran air pendingin, Mis-operation

4.7 Indikator Beban Daya: Indikator tegangan dan indikator arus beban

5 . Sistem pengendapan

5.1 Sumber pengendapan: Katup sputtering + Sumber busur + Sumber Ion

5.2 Bahan pengendapan: ITO, Titanium, Chrome, Aluminium, Stainless Steel, TiAl dll.

6. Sub-Sistem

6.1 Sistem Kontrol Katup Udara Terkompresi

6.2 Sistem Air Pendingin: Sistem pipa aliran air dan sakelar sakelar

7. Lingkungan Kerja

Udara Terkompresi: 5 ~ 8kg / cm2

Air Pendingin: Suhu Air-Dalam: 20 ~ 25 ℃, 200 Liter / mnt,
Tekanan Air-Dalam: 2 ~ 3 kg / cm2,

Power: 3 Phase 380V 50Hz (60Hz), 130kVA, konsumsi daya rata-rata: 60KW

Area Instalasi: (L * W * H) 4400 * 3200 * 2950mm

Knalpot: Ventilasi untuk pompa mekanis

Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
