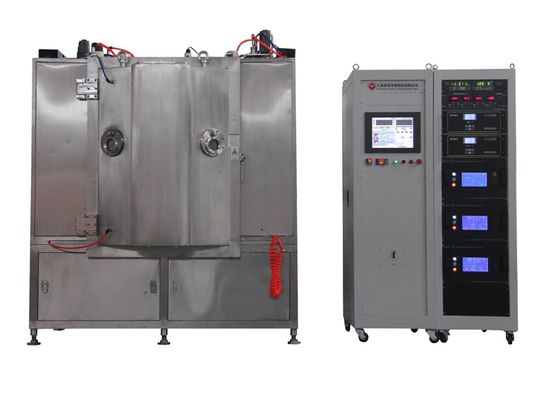

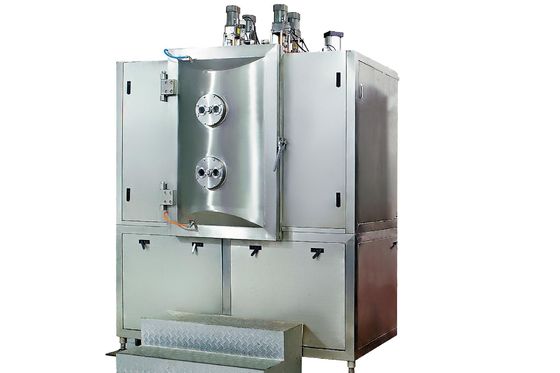

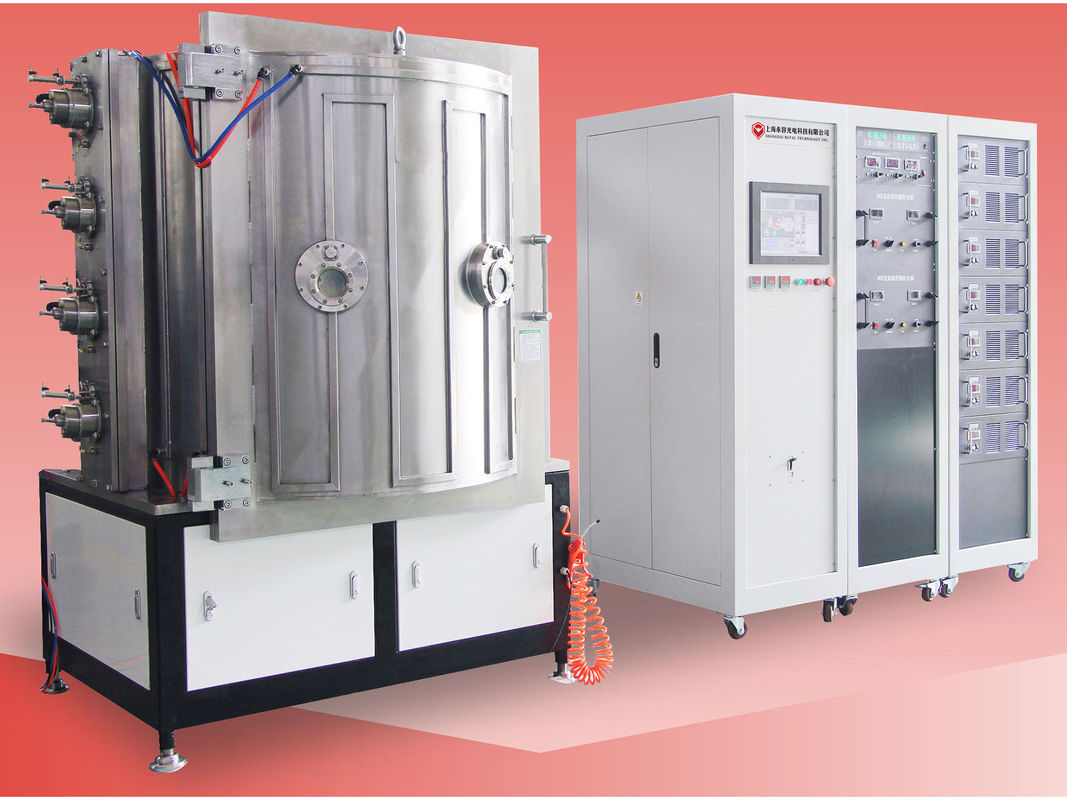

Seri RTAS adalah mesin sumber deposisi ganda terintegrasi untuk grafit umum, warna hitam legam, biru, tembaga dan perunggu pada bagian logam, benda stainless steel.Terutama digunakan untuk suku cadang mewah kelas atas.
Standar Aplikasi
Perhiasan, tali jam tangan dan badan, Olahraga baja tahan karat, Alat tulis
Elektronik konsumen: Ponsel, Laptop, Kamera, Drone
Mesin RTAS dilengkapi dengan busur melingkar dan sumber deposisi sputtering silinder.Berbagai kombinasi sputtering DC, sputtering MF, penguapan busur, dan sumber Ion, dll. Semua tersedia dalam satu mesin, untuk fleksibilitas tinggi dalam konfigurasi untuk memenuhi berbagai aplikasi.Khusus untuk pelapis estetika komponen kecil: warna jet black, copper, brass dan chrome.
Apa itu MF Sputtering?
Dibandingkan dengan DC dan RF sputtering, Mid-Frequency sputtering telah menjadi teknik sputtering film tipis utama untuk produksi massal pelapis, terutama untuk deposisi film dari pelapis film dielektrik dan non-konduktif pada permukaan seperti pelapis optik, panel surya, beberapa lapisan , film material komposit dll.
Ini menggantikan RF sputtering karena dioperasikan dengan kHz daripada MHz untuk laju deposisi yang jauh lebih cepat dan juga dapat menghindari keracunan Target selama deposisi film tipis majemuk seperti DC.
Target sputtering MF selalu ada dengan dua set.Dua katoda digunakan dengan arus AC yang beralih bolak-balik di antara mereka yang membersihkan permukaan target dengan setiap pembalikan untuk mengurangi muatan yang menumpuk di dielektrik yang mengarah ke busur api yang dapat memuntahkan tetesan ke dalam plasma dan mencegah pertumbuhan lapisan tipis yang seragam— yaitu apa yang kami sebut Keracunan Target.
Spesifikasi Teknis
Tidak. | Nama |
1 | Sistem Pemompaan Vakum: Pompa Molekul Turbo + Pompa Akar + Pompa Mekanis + Pompa Holding |
2 | Sistem Pengukuran Vakum: Pirani + Pengukur Penning |
3 | Sistem Pemanas: pemanas untuk substrat yang memanas untuk meningkatkan daya rekat |
4 | Sistem Distribusi Air / Udara Terkompresi: desain modular dan difabrikasi |
5 | Cylinder Sputtering Cathodes: 2/4/6/8 pasang target kembar untuk opsi |
6 | Vacuum Gate Valve (sebagai opsi) |
7 | Kandang Listrik (standar CE) |
8 | Ruang Vakum (SS304 / 316L sesuai permintaan) |
9 | Sumber Busur Katodik (katoda busur konvensional) |
10 | View Port (2 didistribusikan di pintu untuk pemeriksaan di dalam ruang pengendapan) |
11 | Memproses Sistem Distribusi Gas (Pengontrol Aliran Meter untuk 4 saluran) |
12 | Rack Driving System (model penggerak planetary) |
13 | Korsel |
Deskripsi | RTAS1250 | RTAS1612 |
Ruang Deposisi (mm) | φ1250 * H1250 | φ1600 * H1250 |
Mengemudi Planetary Area Pelapisan Efektif (mm) |
8: φ270 * H850 10: φ230 * H850 |
10: φ300 * H850 16: φ200 * H850 |
Circular Arc Cathode (set) | 7 | 12 |
Cylinder Sputtering Cathodes (berpasangan) | 3/4 | 4/6 |
Kekuatan Bias Berdenyut (KW) |
36 | 48 |
Daya Sputtering DC / MF (KW) | 36 | 4 * 36 |
Kekuatan Busur (KW) | 7 * 5 | 12 * 5 |
Pompa Vakum |
2 * Pompa Molekuler Turbo 1 * SV300B 1 * WAU1001 1 * TRP60 |
3 * Pompa Molekuler Turbo 2 * SV300B 1 * WAU2001 1 * TRP90 |
Max.Konsumsi Daya (KW) | 200 | 245 |
Konsumsi Daya Rata-rata (KW) | <75 | <100 |
Ruang Operasi (L * W * H) mm | 4300 * 3700 * 2800 | 5000 * 4000 * 2800 |
Konfigurasi yang fleksibel: mesin disetel sesuai dengan proses pelapisan dan kebutuhan pelanggan
