Deposisi menggerutu
Sputtering adalah proses pengendapan logam di mana bahan target tidak diuapkan menggunakan panas, tetapi atom logamnya secara fisik terlepas dari target oleh tumbukan partikel pemboman. Jarak dari target ke bagian dalam ruang sputtering jauh lebih pendek daripada di deposisi vakum. Kegagapan juga dilakukan di bawah vakum jauh lebih tinggi. Sumber sputtering itu sendiri dapat dibuat dari unsur, paduan, campuran, atau senyawa. Bentuk deposisi logam ini biasanya digunakan dalam pembuatan semikonduktor, pada kaca arsitektur, pelapis reflektif, CD cakram padat, dan pelapis dekoratif.
Deposisi Uap Busur
Endapan busur katodik atau Arc-PVD adalah teknik deposisi uap fisik di mana busur listrik digunakan untuk menguapkan bahan dari target katoda. Bahan yang diuapkan kemudian mengembun pada substrat, membentuk film tipis. Teknik ini dapat digunakan untuk menyimpan film logam, keramik, dan komposit. Proses penguapan busur dimulai dengan pemogokan arus tinggi, busur tegangan rendah pada permukaan katoda (dikenal sebagai target) yang menimbulkan area kecil (biasanya beberapa mikrometer), area pemancar yang sangat energik yang dikenal sebagai katoda. titik. Suhu lokal di tempat katoda sangat tinggi (sekitar 15000 ℃), yang menghasilkan jet bahan katoda menguap dengan kecepatan tinggi (10km / detik), meninggalkan kawah di permukaan katoda.

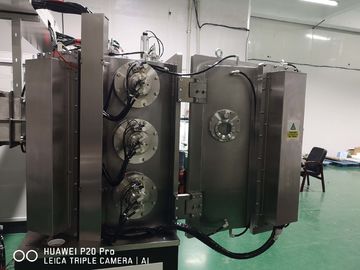

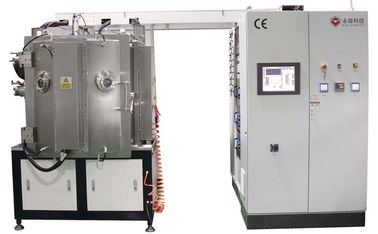

Teknologi Royal dirancang dan dibuat peralatan RT metallizing PVD seri RTAC-SP
populer digunakan untuk paduan logam, kuningan, Zamak (paduan seng), plastik, elektronik, perpipaan dan plumbing, alat kelengkapan tukang ledeng, katup dan tutup sistem penyiraman; katup medis dan industri dll. Tujuan proses ini terutama untuk menggantikan Chromium Electroplating yang berbahaya bagi manusia dan lingkungan.
Konfigurasi dan Fitur Sistem Vakum Tinggi:
Model | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1615-SPMF |
Ukuran Kamar yang Efektif | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1500mm |

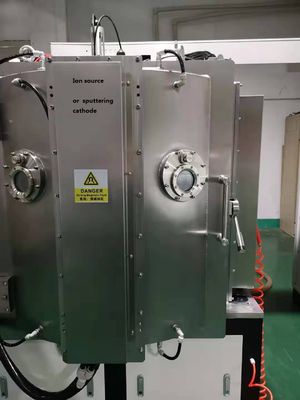

Sumber Deposisi | Cylinder Arc (busur melingkar kemudi untuk opsi) + MF Sputtering Cathode + Sumber Ion Linier | ||
Sistem Pompa Vakum (Pompa Leybold + Pompa Molekul Turbo) | SV300B - 1 set (300m³ / jam) | SV300B - 1 set (300m³ / jam) | SV300B - 2 set (300m³ / jam) |
WAU1001-1set (1000 m³ / jam) | WAU1001-1set (1000 m³ / jam) | WAU2001-1set (1000 m³ / jam) | |
D60T- 1 set (60 m³ / jam) | D60T- 1 set (60 m³ / jam) | D60T- 1 set (60 m³ / jam) | |
Turbo Molecular Pumps: 2 set (3500L / S) | Turbo Molecular Pumps: 2 set (3500L / S) | Turbo Molecular Pumps: 3 set (3500L / S) | |
Power Supply tergagap | 1 * 24KW (MF) | 2 * 36KW (MF) | 3 * 36KW (MF) |
Catu Daya Busur | 6 * 5KW | 7 * 5KW | 8 * 5KW |
Catu Daya Bias | 1 * 24KW | 1 * 36KW | 1 * 36KW |
Batang Planet | 6/8 | 12/16 | 20 |
Pemanas | 6 * 2.5KW | 8 * 2.5KW | 9 * 2.5KW |
Vakum Tertinggi | 9.0 * 10-4Pa (kosong, bersih, suhu kamar) | 9.0 * 10-4Pa (kosong, bersih, suhu kamar) | 9.0 * 10-4Pa (kosong, bersih, suhu kamar) |
Waktu Siklus (tergantung pada pompa) | 40 '~ 50' tergantung pada bahan substrat dan resep pelapis | ||
Kebutuhan Daya Kerja | 3Fase 4 saluran, AC380V, 50HZ, 35KW | 3Fase 4 baris, AC380V, 50HZ, 120KW | 3Fase 4 saluran, AC380V, 50HZ, 150KW |
Air Pendingin | YA, pendingin air industri | ||
Gas Pengolah (99,99%) | 4 cara | 4 cara | 4 cara |
Jejak kaki (mm) | 2000 * 2000 * 2300 | 4000 * 4500 * 3200 | 5500 * 5000 * 3600 |
Total Berat (KGS) | 4500 | 7000 | 9000 |
Total Konsumsi Daya (Perkiraan) | 50KW | 110KW | 170KW |
Konsumsi Daya Aktual (Perkiraan) | 30KW | 60KW | 80KW |
Di atas parameter teknis hanya untuk referensi, Royaltec berhak untuk produksi akhir berdasarkan aplikasi yang ditentukan.
Silakan berkonsultasi dengan kami dengan solusi yang Anda harapkan dari Royaltec, kami menyediakan solusi pelapisan tombol pada aplikasi ini.
