| Nama merek: | ROYAL |
| Nomor Model: | DPC1215 + |
| MOQ: | 1 |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | L / C, T / T |
| Kemampuan Penyediaan: | 10 sets per bulan |

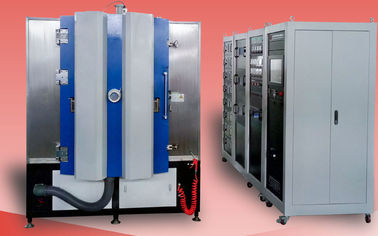

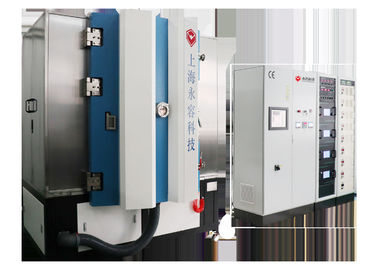

DPC keramik PCB / Alumina Oksida (Al2O3) PCB, Aluminium Nitrida (AIN) PCB Pelapis Tembaga oleh PVD
The DPC process- Direct Plating Copper is an advanced coating technology applied with LED, semiconductor, electronic industries. Proses DPC - Direct Plating Copper adalah teknologi pelapisan canggih yang diterapkan dengan industri elektronik LED, semikonduktor. One typical application is Ceramic Radiating Substrate. Salah satu aplikasi khas adalah Substrat Keramik Keramik. Cooper conductive film deposition on Aluminum Oxide (Al2O3), AlN substrates by PVD vacuum sputtering technology, compared with traditional manufacturing methods: DBC LTCC HTCC, much lower production cost is its high feature. Deposisi film konduktif Cooper pada Aluminium Oxide (Al2O3), substrat AlN dengan teknologi sputtering vakum PVD, dibandingkan dengan metode manufaktur tradisional: DBC LTCC HTCC, biaya produksi yang jauh lebih rendah adalah fitur tingginya.
Tim teknologi kerajaan bekerja sama dengan pelanggan kami untuk mengembangkan proses DPC dengan sukses dengan teknologi sputtering PVD.
Aplikasi DPC:
HBLED
Substrat untuk sel konsentrator surya
Kemasan daya semikonduktor termasuk kontrol motor otomotif
Elektronik hibrida dan elektronik manajemen daya mobil
Paket untuk RF
Perangkat microwave
Keuntungan Teknis:
Sistem DPCS1215 + Sputtering adalah versi yang ditingkatkan berdasarkan model ASC1215 asli, sistem terbaru memiliki beberapa keunggulan:
Proses dengan Efisiensi Tinggi:
1. Lapisan sisi ganda tersedia dengan desain perlengkapan omset;
2. Hingga 8 flensa katoda planar standar untuk berbagai sumber.
3. Kapasitas besar hingga 2,2 chips Chip keramik per siklus;

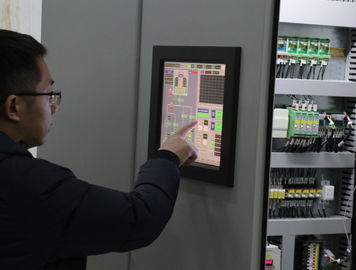

4. Sepenuhnya Otomatisasi, PLC + Layar Sentuh, sistem kontrol SATU-sentuh.
Biaya Produksi lebih rendah:
1. Dilengkapi dengan 2 pompa molekul suspensi magnetik, waktu mulai cepat, perawatan gratis;
2. Daya pemanasan maksimum;
3. Bentuk ruang oktagonal untuk ruang optimal menggunakan, hingga 8 sumber busur dan 4 katoda sputtering untuk deposisi pelapisan yang cepat;
Performa
1. Tekanan Vakum Tertinggi: lebih baik dari 5,0 × 10-6 Torr.
2. Tekanan Vakum Pengoperasian: 1.0 × 10-4 Torr.
3. Waktu Pumpingdown: dari 1 atm ke 1.0 × 10-4 Torr≤ 3 menit (suhu kamar, ruang kering, bersih, dan kosong)
4. Bahan metalizing (sputtering + Arc evaporation): Ni, Cu, Ag, Au, Ti, Zr, Cr dll.
5. Model Pengoperasian: Penuh Otomatis / Semi-Otomatis / Secara Manual
| Deskripsi | DPC1215 + |
| Tinggi Kamar (mm) | 1500 |
| Lebar pintu x tinggi (mm) | 1200 x 1200 |
| Sputtering Cathodes Mounting Flange | 4 |
| Flange Pemasangan Sumber Ion | 1 |
| Arc Cathode Pemasangan Flange | 8 |
| Satelit (mm) | 16 x Φ120 |
| Pulsed Bias Power (KW) | 36 |
| Sputtering Power (KW) | DC36 + MF36 |
| Arc Power (KW) | 8 x 5 |
| Kekuatan Sumber Ion (KW) | 5 |
| Daya pemanas (kw) | 18 |
| Tinggi Pelapisan efektif (mm) | 1020 |
| Pompa Molekul Suspensi Magnetik | 2 x 3300 L / S |
| Pompa Akar | 1 x 1000 m³ / jam |
| Pompa Rotary Vane | 1 x 300 m³ / jam |
| Pompa Induk |
1 x 60 m³ / jam
|
| Kapasitas | 2.2 ㎡ |

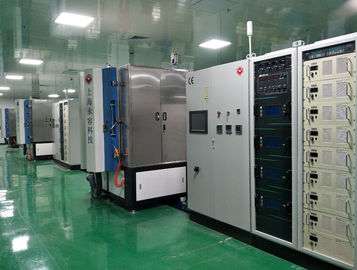

Tata letak
Ilustrasi Desain 3D
Baik Anda mencari solusi pelapisan total untuk Keramik PBC atau produk jadi, silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
