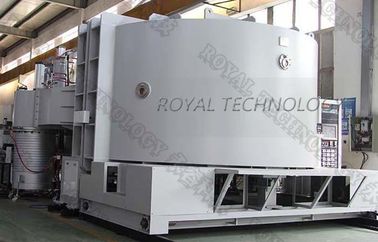

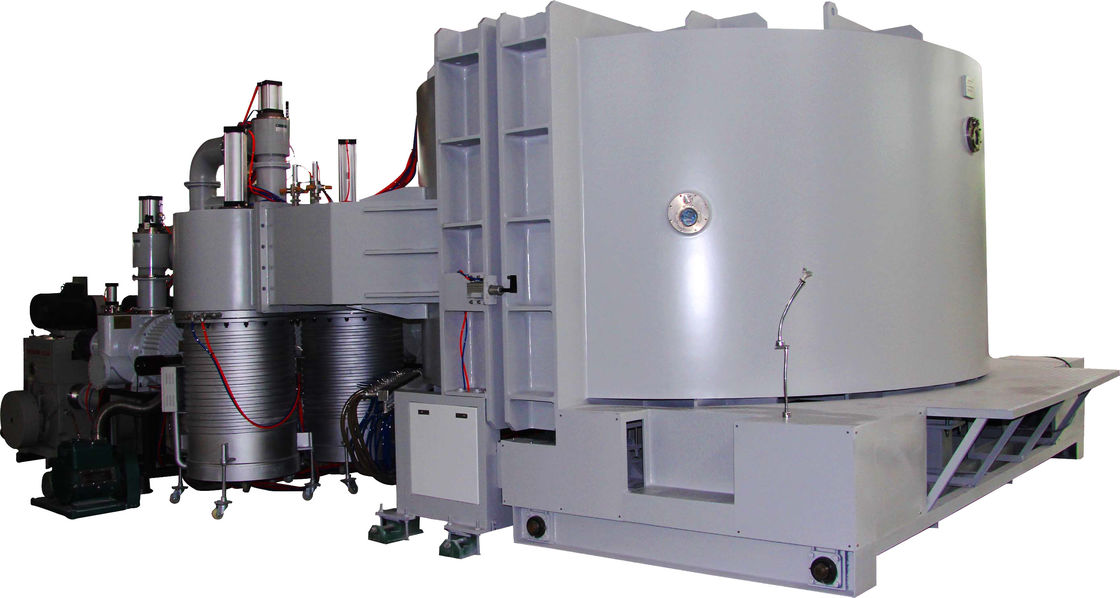

Acrylic Diamonds Vacuum Metalizing Machine, Cylinder Vacuum Coating Equipment

Acrylic PVD Chrome Vakum Mesin Metallizing, berlian akrilik aluminium pvd coating mesin

Ringkasan: Sistem metalized RTEP3617 PVD Chrome dirancang khusus dan diproduksi untuk deposisi film refleksi papan LOGO Mobil.

Dengan teknologi penguapan panas PVD, yang mengendapkan film pantulan tinggi tipis pada permukaan PMMA (Akrilik), memberikan lapisan pelapis luar biasa seperti di bawah ini: pada siang hari, simbol-simbol tanda tampak seperti logam padat (efek stainless steel); sementara di malam hari, mereka menyala (lampu LED di dalam dipasang) dari tampilan depan, belakang dan samping.

• Waktu Bangun: 2014 ~ 2015
• Lokasi: Cina
• Aplikasi: Papan LOGO Otomotif, papan iklan, PMMA, PC, ABS dll. Barang-barang dekoratif ukuran besar untuk metalizing film refleksi tinggi.

Tipe:

• Orientasi vertikal, Silinder, 1 pintu

Fitur Desain :

• Pembersihan plasma, perangkat bombardemen gas argon, sistem pelepasan cahaya.

• Proses PECVD untuk pelapisan atas setelah deposisi lapisan Aluminium.
• Desain struktur yang kuat dan konfigurasi berkualitas tinggi

• PLC + Sistem Operasi Layar Sentuh, kontrol otomatis / manual
• Sistem Evakuasi Vakum Cepat
• Struktur Carousel berputar yang dirancang khusus untuk memudahkan memuat / mengunggah
• Akses mudah ke lingkungan kerja untuk pemeliharaan


•

Spesifikasi teknis:

• Performa

1. Tekanan Vakum Tertinggi: lebih baik dari 5,0 × 10 ^{- 6} Torr.

2. Mengoperasikan Tekanan Vakum: 1,0 × 10 ^{- 4} Torr.

3. Memompa Waktu: dari 1 atm ke 1.0 × 10 ^{- 4} Torr≤3 menit (suhu kamar, ruang kering, bersih dan kosong)

4. Bahan metalizing (penguapan): Al, Cr, Sn, Ti, SS, Cu ... dll.

5. Model Pengoperasian: Penuh Otomatis / Semi-Otomatis / Secara Manual

• Struktur

Mesin pelapis vakum berisi sistem lengkap kunci yang tercantum di bawah ini:

1. Ruang Vakum

1.1 Ukuran: Diameter Dalam: 2500mm

Tinggi Batin: 2500mm

1.2 Bahan: Ruang Vakum: baja ringan SS41

Pintu dan flensa: Baja ringan SS41

Struktur penguatan ruang: baja ringan SS41, dengan perawatan permukaan akhir dicat.

Ruang sasis baja ringan SS41 dengan perawatan permukaan akhir dicat.

1.3 Pelindung Evaporasi: SUS304

1.4 Jendela Lihat: di pintu kamar

1.5 Vacuum Chamber Venting Valve (termasuk peredam)

1.6 Pintu: Baja ringan SS41

2. Sistem Pemompaan Vakum Roughing (Paket Pompa Pendukung)

3. Sistem Pemompaan Vakum Tinggi (Pompa Difusi + perangkat perangkap dingin)

4. Kontrol Listrik dan Sistem Operasi - PLC + Layar Sentuh

4.1 Sirkuit utama: Sakelar pemutus sekering, sakelar elektromagnetik, C / T dalam tipe seri

4.2 Kekuatan Penguapan

4.3 Sistem Kontrol Penguapan

4.4 Sistem Operasi: Layar Sentuh + PLC, kontrol resep dan pencatatan data, shutdown otomatis, evakuasi otomatis, pelapisan otomatis

4.5 Sistem Pengukuran Tekanan Vakum

Pengukur Vakum: Pirani + Pengukur pengukur

Pengukur Termokopel: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 Sistem Alarm: Tekanan udara terkompresi, Aliran air pendingin, Mis-operation

4.7 Indikator Beban Daya: Indikator tegangan dan indikator arus beban

5 . Sistem pengendapan

5.1 Sumber penguapan filamen Tungsten

5.2 Kabel Cr / Al

6. Sub-Sistem

6.1 Sistem Kontrol Katup Udara Terkompresi

6.2 Sistem Air Pendingin: Sistem pipa aliran air dan sakelar sakelar

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump untuk opsi.

7. Lingkungan Kerja

Udara Terkompresi: 5 ~ 8kg / cm2

Air Pendingin: Suhu Air-Dalam: 20 ~ 25 ℃, 200 Liter / mnt,
Tekanan Air-Dalam: 2 ~ 3 kg / cm2,

Power: 3 Phase 380V 50Hz (60Hz), 150kVA

Area Instalasi: (L * W * H) 6300 * 5600 * 3500mm

Knalpot: Ventilasi untuk pompa mekanis

Membersihkan Kamar sangat dianjurkan

Teknologi Royal telah mengembangkan dan membangun seluruh rantai pasokan untuk layanan metalizing PVD papan LOGO Mobil. Dari desain cetakan & manufaktur, proses pembentukan vakum termal, UV curing base / top coating; Metromisasi krom PVD sampai pencahayaan LED berkumpul, kami dapat memberikan solusi pelapisan turnkey.

Jika Anda membutuhkan sistem pelapisan khusus, silakan bagikan pemikiran dan ide Anda dengan tim kami. Jangan lupa untuk mengirimkan spesifikasi produk Anda, kami akan bekerja sama untuk memilah solusi terbaik.
