Aplikasi:

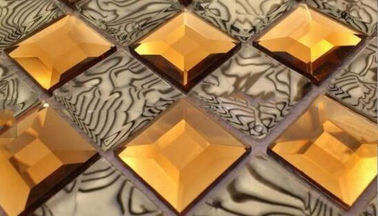

Mesin RTSP1213 adalah sistem sputtering model batch, dapat menyimpan berbagai pelapis keras, pelapis lunak, film campuran dan film pelumas padat pada substrat bahan logam dan non-logam. Diterapkan untuk Mosaic, industri kendaraan Sel Bahan Bakar Hidrogen, produk fotonik, dirgantara dan industri energi baru lainnya.
Properti:
Untuk meningkatkan konduktivitas permukaan;
Ketahanan korosi yang tinggi;
Resistensi aus yang tinggi;
Kekerasan tinggi
Film komposisi hidrofobik dan film fungsional lainnya
Tersedia untuk pelapis senyawa: film logam dan non-logam.
Ketebalan film berkisar dari 100nm hingga 12μm, toleransi ketebalan ± 5%
Adhesi yang kuat.
Perawatan pengerasan permukaan bagian temper yang rendah.
Tipe:
Orientasi vertikal, struktur polyhedron, 2-pintu (depan dan belakang)
Fitur:
Spesifikasi teknis
1. Tekanan Vakum Tertinggi: lebih baik dari 8.0 * 10 -5 Pa;
3. Memompa Waktu: dari atm ke 1,0 × 10 - 3 Pa≤15 menit (suhu kamar, ruang kering, bersih dan kosong)
4. Sumber pengendapan: katoda sputtering seimbang / tidak seimbang
5. Model Pengoperasian: Penuh Otomatis / Semi-Otomatis / Secara Manual
6. Pemanasan: dari suhu kamar hingga maks. 450 ℃,
7. Pembersihan Plasma dan pengendapan Plasma: Sumber Ion Anoda Linier
8. Magnetic Closed - Loop diajukan. (Ketidakseimbangan / keseimbangan katoda)
9. Catu daya Bias untuk pemakaian cahaya.
Mesin pelapis vakum berisi sistem lengkap kunci yang tercantum di bawah ini:
1. Ruang Vakum
1.1 Ukuran: Diameter Dalam 1200mm
Tinggi Batin: 1300mm
1.2 Bahan: Ruang Vakum SUS304
Pintu dan flensa SUS304
Struktur penguatan ruang: baja ringan SS41, dengan perawatan permukaan akhir dicat.
Ruang sasis baja ringan SS41 dengan perawatan permukaan akhir dicat.
1.3 Sputtering Shield: SUS304
1.4 Jendela Lihat: di pintu kamar - 4 set (2 di setiap pintu)
1.5 Vacuum Chamber Venting Valve (termasuk peredam)
1.6 Pintu: bahan SUS304
2. Sistem Pompa Vakum Ghing rhing :
Oli rotary baling baling pompa + pompa akar + Pompa Holding (Leybold)
3. Sistem Pemompaan Vakum Tinggi :
Pompa Molekul Suspensi Magnetik (Leybold)
4. Kontrol Listrik dan Sistem Operasi - PLC + Layar Sentuh
4.1 Sirkuit utama: Sakelar pemutus tidak ada-sakelar, sakelar elektromagnetik, tipe seri C / T
4.2 Power Supply Sputtering + Power supply sumber Ion + Power Supply Bias (Energi Lanjutan)
4.3 Sistem kontrol pengendapan endapan
4.4 Sistem Operasi: Layar Sentuh + PLC, kontrol resep dan pencatatan data, shutdown otomatis, evakuasi otomatis, pelapisan otomatis
4.5 Sistem Pengukuran
Tekanan Vakum: Pengukur Vakum: Pirani + Pengukur pengukur + Pengukur vakum lengkap - merek Eropa
Alat pengukur suhu: Termokopel
MFC: Mass Flow Controller (4 cara), mode tampilan digital - merek Eropa
4.6 Sistem Alarm: Tekanan udara terkompresi, Aliran air pendingin, Mis-operation
4.7 Indikator Beban Daya: Indikator tegangan dan indikator arus beban
5 . Sistem pengendapan
5.1 Sumber pengendapan: Katup sputtering, sumber Ion - merek Eropa
5.2 Bahan pengendapan: Target karbon
6. Sub-Sistem
6.1 Sistem Kontrol Katup Udara Terkompresi
6.2 Sistem Air Pendingin: Sistem pipa aliran air dan sakelar sakelar
7. Lingkungan Kerja
Udara Terkompresi: 5 ~ 8kg / cm2
Air Pendingin: Suhu Air-Dalam: 20 ~ 25 ℃, 200 Liter / mnt,
Tekanan Air-Dalam: 2 ~ 3 kg / cm2,
Power: 3 Phase 380V 50Hz (60Hz), 75kVA, konsumsi daya rata-rata: 40KW
Area Instalasi: (L * W * H) 3000 * 4000 * 3200mm
Knalpot: Ventilasi untuk pompa mekanis
Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
