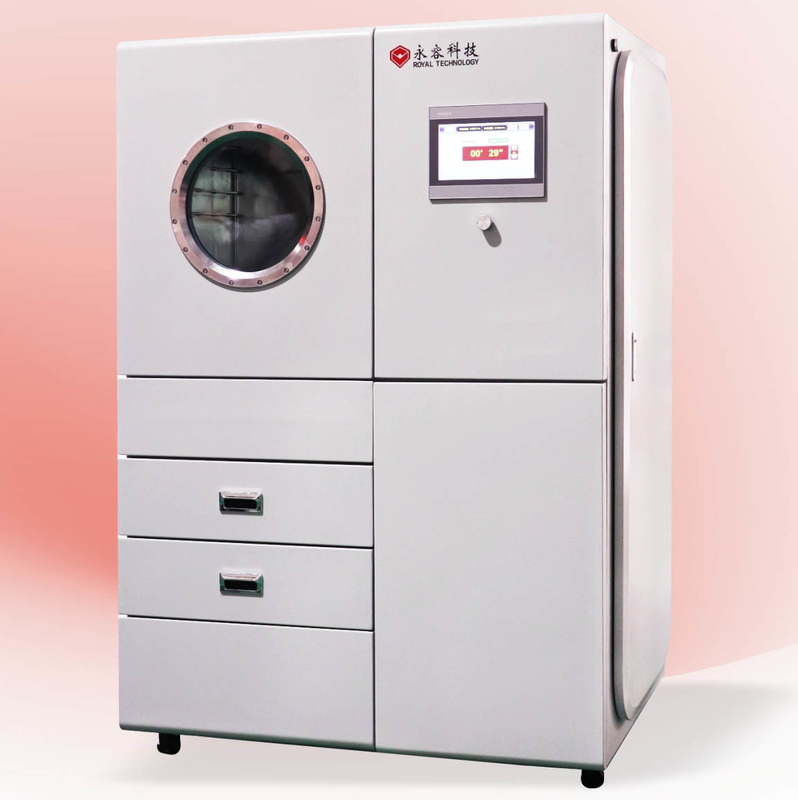

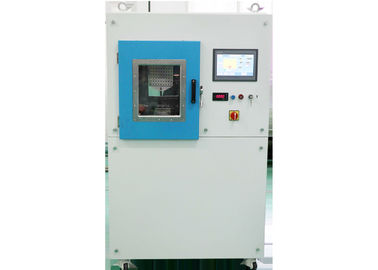

Forensic Vacuum Metal Deposition System is customized designed and made exclusive for police equipment. Sistem Deposisi Vakum Logam Forensik dirancang khusus dan dibuat eksklusif untuk peralatan polisi. Royal Technology spend 9 months to coordinate with customer, after over 20 technical meetings discussion and modification, the 1st machine was finally born in the year of 2018. Royal Technology menghabiskan 9 bulan untuk berkoordinasi dengan pelanggan, setelah lebih dari 20 diskusi dan modifikasi pertemuan teknis, mesin pertama akhirnya lahir pada tahun 2018.

Keuntungan dan manfaatnya:

1. Desain portabel dengan tapak yang ringkas

2. Sistem pendingin air gratis, lingkungan kerja yang diperlukan hanya daya listrik: 1Ph, 220V 50Hz, 60A;

3. Port tampilan besar untuk memeriksa proses penguapan, dengan jendela kuarsa hingga 400mm;

4. Powerful vacuum pumping system for fast cycle coating process: high turbo molecular pump, available for assemble at any direction; 4. Sistem pompa vakum yang kuat untuk proses pelapisan siklus cepat: pompa molekul turbo tinggi, tersedia untuk berkumpul di segala arah; equipped with one large volume of 2-stage rotary vane pump. dilengkapi dengan satu volume besar pompa baling-baling putar 2-tahap.

5. Biaya operasional rendah dan biaya perawatan rendah.

6. Operasi fleksibel berdasarkan perangkat HMI: halaman pemrosesan, halaman catatan kurva, halaman alarm, halaman perawatan, dll. Data masuk dan port koneksi USB untuk mengunduh data pemrosesan.

Bahan benda kerja bisa:plastik, logam, baja, polimer, kertas, bahan kain atau kaca, kartu bank, senjata dll.

Spesifikasi teknis

Performa

1. Tekanan Vakum Tertinggi: lebih baik dari 9.0 * 10-5 Pa;

• Tekanan Vakum Operasi: 6.0 * 10-3 Pa ~ 9.0 * 10-3 Pa;
• Tekanan Vakum Dasar: 3.0 * 10-4 Pa

4. Waktu Pemompaan: dari 1 atm hingga 9,0 × 10-3 Pa≤15 menit (suhu kamar, ruang kering, bersih, dan kosong)

5. Sumber pengendapan: Penguapan filamen papan tungsten

6. Model Pengoperasian: Penuh Otomatis / Semi-Otomatis / Secara Manual

7. Bahan pengendapan: Seng, Perak, Emas, Aluminium dll.

Struktur

Mesin pelapis vakum berisi sistem lengkap kunci yang tercantum di bawah:

1. Ruang Vakum
1.1 Ukuran: Lebar Dalam: 450mm, Kedalaman: 450mm

Tinggi Batin: 500mm

1.2 Bahan: Ruang Vakum SUS304

Pintu dan flensa SUS304

Struktur penguatan ruang: SUS304

Ruang sasis baja ringan SS41 dengan perawatan permukaan akhir dicat.

1.3 Pelindung Evaporasi: SUS304

1.4 Tampilan Jendela: pada pintu ruang, bahan kuarsa.

1.5 Vacuum Chamber Venting Valve (termasuk peredam)

2. Sistem Pemompaan Vakum

Roughing Vacuum Pumping System: 2-tahap rotary vane pump-1 set

Sistem Pemompaan Vakum Tinggi: Turbo Molecular Pump-1 set

3. Kontrol Listrik dan Sistem Operasi-PLC + Layar Sentuh

Sirkuit utama: Sakelar pemutus tidak ada-sekering, sakelar elektromagnetik, tipe seri C / T

4. Daya Evaporasi - 1 set

5. Sistem Kontrol Penguapan

Sistem Operasi 5.1: Layar Sentuh + PLC, kontrol resep dan pencatatan data, shutdown otomatis, evakuasi otomatis, pelapisan otomatis

6. Sistem Pengukuran

6.1 Tekanan Vakum: Pengukur Vakum: Pirani + Pengukur pengukur + Pengukur vakum kisaran penuh

7.Alarm Sistem: tekanan udara terkompresi, aliran air pendingin, Mis-operasi;

Indikator Beban Daya: Indikator tegangan dan indikator arus beban

8. Sistem Deposisi

8.1 Sumber pengendapan: Papan tungsten

8.2 Bahan pengendapan: Seng, Aluminium, Perak, Emas

9. Lingkungan Kerja

9.1 Fase Tunggal, 220V 50Hz (60Hz), 5KW

9.2 Area Instalasi: (L * W * H) 2000 * 1000 * 2300mm

9.3 Knalpot: Ventilasi untuk pompa mekanis

Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
