General Infomration:
Mesin pelapisan ion PVD adalah efisiensi tinggi dan 100% perawatan permukaan yang ramah lingkungan, yang menghasilkan berbagai warna pada produk dengan target logam padat dan gas reaktif.
Mesin vakum vakum vakum katodik vakum tinggi memiliki fitur deposisi cepat, tingkat ionisasi tinggi, adhesi yang kuat, tetesan kurang keuntungan.
Catu daya busur katodik memiliki model DC dan Pulsed, arus busur stabil; kontrol arus akurat dengan overshoot rendah.

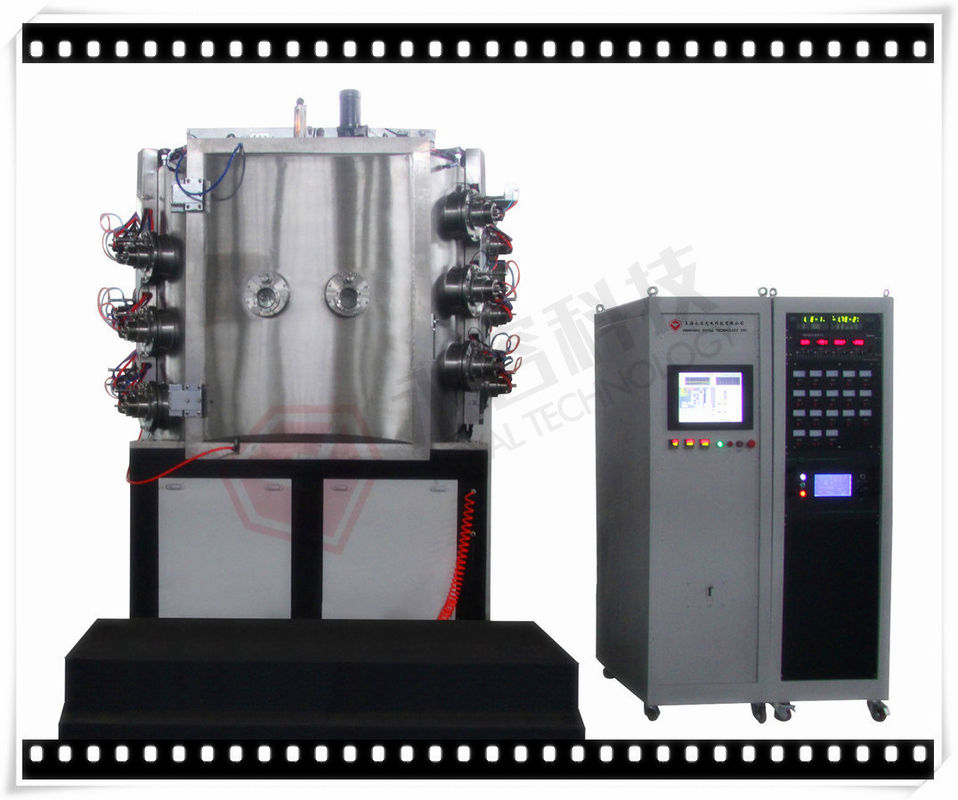

RTAC seri Vacuum Arc Ion Plating Machine / Logam Dekorasi Ion Plating Machine terutama digunakan untuk menyimpan berbagai film logam dan logam-aloi pelapis, film multi-layer.
2.1. Struktur: ruang deposisi, pompa vakum, sumber busur, spindle & jack, struktur jig, pemanasan & pendinginan, air & gas (distribusi), kontrol listrik & sistem operasi dll.

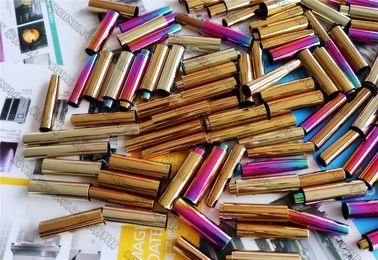

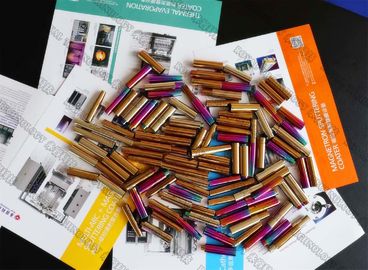

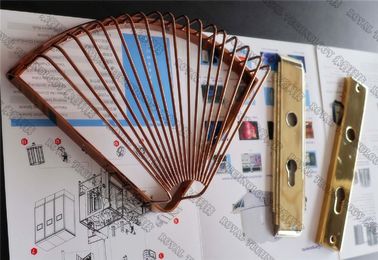

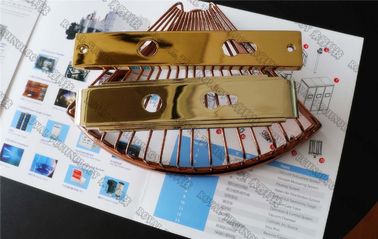

2.2. Warna Coating: emas, hitam, coklat, abu-abu, warna chrome dll
2.3. Sifat pelapis: TiN, TiC, ZrN, CrN, TiAlN, dengan warna-warna cerah, adhesi yang kuat & perlindungan awal yang sangat baik, tingkat deposisi yang cepat, difraksi yang baik.
Model Standar
Model | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
Ukuran Inner Chamber | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
Jenis catu daya | Catu daya busur, catu daya filamen, power supply bias pulsa | ||||||||||
Struktur ruang vakum | Struktur pintu depan vertikal, sistem pembuangan udara belakang dan ruang pendingin air lapis ganda | ||||||||||
Bahan ruang vakum | stainless steel 304 / 316L | ||||||||||
Ruang hampa tertinggi | 6.0x10 -4 Pa (bongkar, bersihkan, ruang pengering) | ||||||||||
Kecepatan Pompa Vakum | dari atmosfer hingga 8,0 * 10 -3 Pa ≤15 menit | ||||||||||
Sistem pemompaan vakum | Pompa difusi atau pompa molekuler + Pompa akar + Pompa mekanis + Pompa penahan (model spesifik dapat dipilih sesuai dengan kebutuhan pelanggan) | ||||||||||
Sumber Arc | 6 unit atau 8 unit | 8 unit atau 10 unit | 10 unit atau 12 unit | 14 unit atau 16 unit | 16 unit atau 18 unit | ||||||
Catu daya Bias | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50KW / set | ||||||
Model Mengemudi | Revolusi dan rotasi planet, pengaturan kecepatan frekuensi variabel (dapat dikontrol dan disesuaikan) | ||||||||||
Sistem pemanas | Dapat dikontrol dan disesuaikan dari suhu kamar hingga 450 ° C (Kontrol suhu PID) | ||||||||||
MFC | 3-jalur atau 4-jalur proses kontrol aliran gas dan sistem tampilan, sistem penyerangan gas otomatis yang selektif | ||||||||||
Sistem pendingin | Mode pendinginan sirkulasi air, menara air pendingin atau pendingin air industri atau sistem pendinginan dalam. (Disediakan oleh pelanggan) | ||||||||||
Mode kontrol | Mode integrasi manual / otomatis, pengoperasian layar sentuh, kontrol PLC atau komputer | ||||||||||
Kekuatan total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
Alarm dan perlindungan | Kekurangan air alarm, arus lebih dan tegangan berlebih, sirkuit terbuka dan kondisi abnormal lainnya dari pompa, target dan sebagainya dan melaksanakan tindakan perlindungan yang relevan dan fungsi interlock listrik | ||||||||||
Area peralatan | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
Parameter teknis lainnya | Tekanan Air ≥0.2MPa, Suhu Air ≤25 ° C, Tekanan Udara 0,5-0,8 MPa | ||||||||||
Keterangan | Konfigurasi spesifik peralatan pelapisan dapat dirancang sesuai dengan persyaratan proses produk pelapisan |
Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi total pelapisan.
