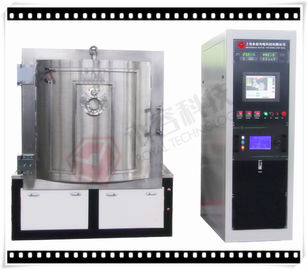

Mesin Pelapisan Sputtering Lapisan Emas Au Emas Pada Wafer Silikon, Geser Kaca, Lembaran Keramik
Au Gold Magnetron Sputtering pada Silicon Wafer
Ringkasan:
Fitur lapisan sputtering emas:
1. Lapisan pengikat sangat penting untuk meningkatkan substrat dan adhesi film logam. Royal Technology telah mengembangkan berbagai resep pelapis matang berdasarkan aplikasi yang berbeda, mendukung pelanggan kami dengan saran profesional.
2. Kekasaran (RMS - root mean square) <40Å diharapkan untuk sebagian besar aplikasi. Untuk aplikasi probe pemindaian tertentu kekasaran yang lebih rendah mungkin diperlukan, umumnya 1,5 ~ 4 nm.
4. Kemurnian permukaan lapisan emas sputtering: permukaan yang bersih diperlukan untuk aplikasi yang menggunakan modifikasi permukaan emas. Tergantung pada proses PVD yang digunakan, tingkat vakum dalam sistem, kemurnian asli dari sumber emas (lebih dari 99,99% pada umumnya)
Kata kunci: deposisi film tipis Au-nano struktur, emas film tipis magnetron sputtering, emas PVD sputtering, Emas Vacuum Metallizing System
Aplikasi:
Laboratorium Universitas, R & D departemen manufaktur bahan logam, PVD Vacuum Coating Service Centers, sebagian besar digunakan dalam industri elektronik sebagai lapisan konduktif dan ilmu untuk spesimen mikroskop dll.
Spesifikasi teknis:
MODEL | RTAC0808-SP |
TEKNOLOGI | DC Sputtering + Sumber Ion (untuk opsi) |
BAHAN | Baja Tahan Karat (S304) |
UKURAN KAYU | Φ800 * H800mm |
JENIS CHAMBER | Silinder, vertikal, 1-pintu |
SISTEM ROTARY RACK | Penggerak Sentral / Tengah |
DEPOSISI MATERIAL | Emas, Aluminium, Perak, Tembaga, Chrome, Stainless Steel, Nikel, Titanium |
SUMBER DEPOSISI | Katoda Cylindrical / Planar Sputtering: 2 atau 3 untuk opsi. + 3 Sumber Arc |
PENGENDALIAN GAS REAKTIF | MFC, 2/4 cara |
KONTROL | PLC (Pengontrol Logika Programmable) + Layar sentuh |
SISTEM POMPA | SV300B - 1 set (Leybold) 300m³ / jam |
Pompa Akar - 1 set, 150L / S | |
Pompa Holding - 1 set, 60m³ / jam | |
Turbo Molecular Pump: - 1 set, 3500L / S | |
SUMBER DAYA LISTRIK | Catu daya Bias: 1 * 24 KW DC sputtering power: 2 * 24KW |
SISTEM KESELAMATAN | Banyak pengaman interlocks untuk melindungi operator dan peralatan |
PENDINGINAN | Pendingin Air Daur Ulang |
PEMANASAN | Pemanas, 9KW |
LISTRIK DAYA | 480V / 3 phase / 60HZ (USA compliant) |
460V / 3 fase / 50 HZ (Asia compliant) | |
380V / 3 fase / 50 HZ (EU-CE compliant) | |
TAPAK | L3200 * W2600 * H2000mm |
BERAT KESELURUHAN | 3,0 T |
WAKTU SIKLUS | 30 ~ 40 menit (tergantung pada bahan substrat, geometri substrat dan kondisi lingkungan) |
POWER MAX .. | 50KW |
AVERAGE POWER CONSUMPTION (APPROX.) | 20KW |

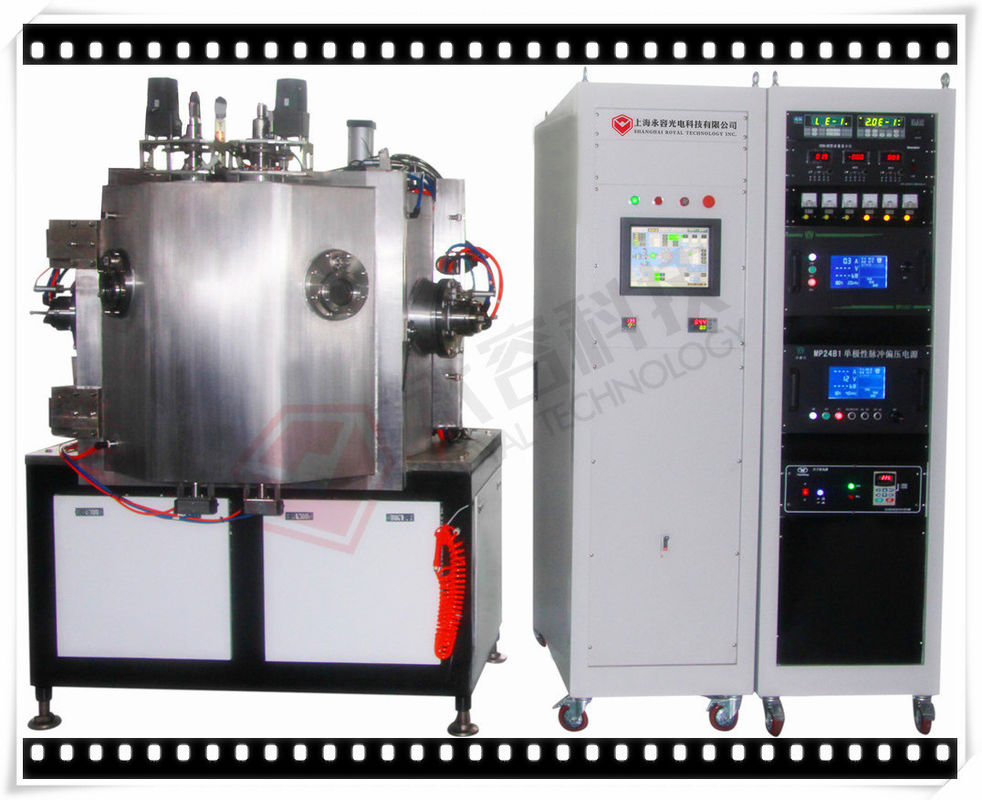

PVD Gold Plating wafer
Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi total pelapisan.
