Tin PVD Tin Thermal Coating Unit Evaporation, Sn PVD Vacuum Deposition Equipment

Pelapisan PV PVD Tin, Deposisi Penguapan Vakum Timah untuk Mencegah Oksidasi

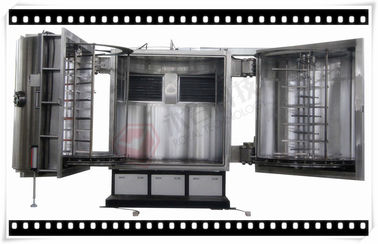

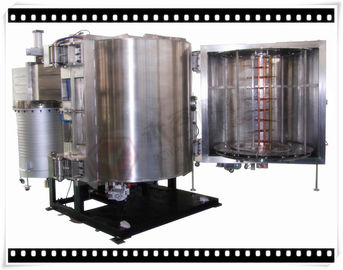

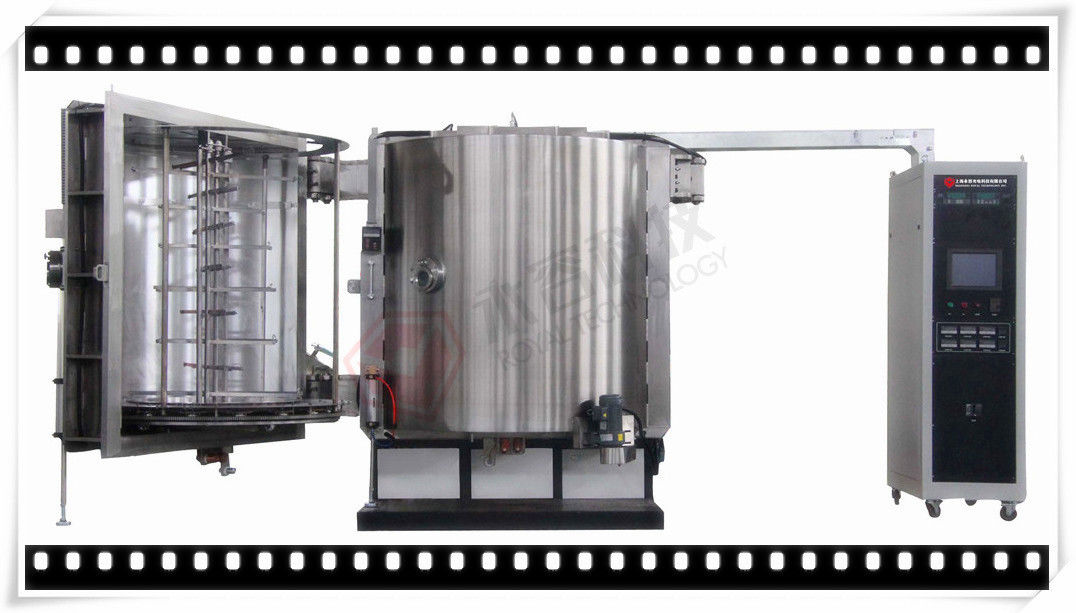

2-Pintu Vertikal Vacuum Metallizing Equipment

Ringkasan:

Mesin penyearah vakum PVD vertikal 2-pintu RTEP1616 adalah model standar yang dikembangkan pada 8 tahun yang lalu. Vacuum Thermal Evaporation Coater banyak digunakan dalam industri otomotif, reflektor pencahayaan otomotif, logo mobil chrome; audio dan berbagai produk struktur 3D seperti: kamera, komputer, ponsel pintar, jam dan jam tangan, mainan dan produk olahraga, peralatan makan, peralatan saniter, industri medis, TPU, ABS, PC, PP, PVC, film PET, nilon, paduan logam, kaca, keramik, dll.

Teknologi:

PVD (Physical Vapour Deposition) proses "Resistant Evaporation Depositing" sebagai teknologi pelapisan canggih untuk menggantikan metode perawatan permukaan elektroplating air tradisional. Sumber penguapan: dengan filamen tungsten, keranjang, kapal dan wadah, dll. Dengan pemanasan langsung yang resisten untuk menyimpan material yang memiliki titik lebur lebih rendah daripada logam tungsten: Al / Cr / Ag / Cu kabel dll.

1. Pelapisan Dekoratif: ABS, PP, PC, PET, PMMA untuk menyimpan film tipis, reflektif tinggi, lapisan seperti logam pada mainan, fashion dan mengkonsumsi aksesoris perhiasan, hiasan pohon Natal, bola, kancing, sepatu, cermin.
2. Lapisan Fungsional: lapisan pelindung: Pelapis ZrO2 pada pisau untuk insulasi panas, AlxOx, lapisan pelindung HMDSO, EMI & NCVM pada elektronik.
3. Lapisan Optik: Lapisan Anti-Refleksi (film AF), filter optik, filter pemisahan warna, teleskop, periskop, mikroskop, dan kamera digital.

PVD Vakum Metallizing Keuntungan:

Selesai diendapkan menggunakan proses hijau ramah lingkungan;
Warna yang sangat reflektif, brilian dan cerah;
Produksi volume tinggi, biaya rendah, solusi ideal untuk permintaan produksi massal.

Mengetik:

• Orientasi vertikal, Cylinder, struktur 2-pintu, bukaan depan.

Fitur Desain :

• Struktur 2-pintu mesin untuk operasi pemuatan independen, output yang lebih tinggi

• Desain struktur yang kuat dan konfigurasi berkualitas tinggi

• PLC + Sistem Operasi Layar Sentuh, sepenuhnya otomatis / Kontrol manual
• Sistem Evakuasi Vakum Cepat
• Struktur korsel berputar yang dirancang khusus untuk memudahkan pemuatan / pengunggahan
• Akses mudah ke lingkungan kerja untuk pemeliharaan

Spesifikasi teknis:

• Kinerja

1. Tekanan Vakum Ultimate: lebih baik dari 5.0 × 10 ^-6 Torr.

2. Tekanan Vakum Operasi: 1.0 × 10 ^-4 Torr.

3. Memompa waktu: dari 1 atm ke 1.0 × 10 ^-4 Torr≤3 menit (suhu kamar, ruang kering, bersih dan kosong)

4. Metalizing material (evaporasi): Al, Cr, Sn, Ti, SS, Cu ... dll.

5. Model Operasi: Penuh Secara Otomatis / Semi-Otomatis / Secara Manual

• Struktur

Mesin pelapisan vakum berisi sistem yang dilengkapi kunci yang tercantum di bawah ini:

1. Ruang Vakum
1.1 Ukuran: Diameter dalam 1600mm

Ketinggian Batin: 1600mm

1.2 Bahan: Ruang Vakum SUS304 (baja ringan SS41 untuk opsi)

Pintu dan flensa SUS304 (baja ringan SS41 untuk opsi)

Chamber memperkuat struktur: baja ringan SS41, dengan finishing permukaan dicat.

Chamber chassis SS41 baja ringan dengan finishing permukaan yang dicat.

1.3 Pelindung Evaporasi: SUS304

1.4 Lihat Jendela: di pintu kamar

1,5 Vakum Chamber Venting Valve (termasuk peredam suara)

1.6 Pintu: bahan SUS304

2. Rouhging Vacuum Pumping System (Paket Backing Pump)

3. Sistem Pompa Vakum Tinggi (Diffusion Pump + perangkat perangkap Dingin)

4. Kontrol Listrik dan Sistem Operasi - PLC + Layar Sentuh

4.1 Sirkuit utama: Saklar pemutus sekring-sekering, sakelar elektromagnetik, C / T dalam tipe seri

4.2 Daya Evaporasi: 35kVA

4.3 Sistem Pengendalian Pengungsian

4.4 Sistem Operasi: Layar Sentuh + PLC, kontrol resep dan pencatatan data, Penonaktifan otomatis, evakuasi otomatis, pelapisan otomatis

4.5 Sistem Pengukuran Tekanan Vakum

Pengukur Vakum: Pirani + Penning gauge

Pengukur Thermocouple: 760 Torr ~ 5 * 10 ^-4 Torr

4.6 Sistem Alarm: Tekanan udara terkompresi, aliran air pendingin, Salah operasi

4.7 Indikator Daya Beban: Indikator tegangan dan indikator arus beban

5 . Sistem Deposisi

5.1 sumber penguapan filamen Tungsten

5.2 Bahan evaporasi termal: kabel, cincin, batang dll.

6. Sub-Sistem

6.1 Sistem Kontrol Katup Kompresi Udara

6.2 Sistem Air Pendingin: Pipa aliran air dan sistem katup sakelar

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump untuk opsi.

• Tata Letak Pengatur Vakum RTEP1616

• Lingkungan kerja

Udara Terkompresi: 5 ~ 8kg / cm2

Air Pendingin: Suhu Air-In: 20 ~ 25 ℃, 200 Liter / menit,
Tekanan Air Dalam: 2 ~ 3 kg / cm2,

Power: 3 Phase 380V 50Hz (60Hz), 140kVA

Area Instalasi: (L * W * H) 6500 * 5500 * 2700mm

Knalpot: Ventilasi untuk pompa mekanis

2-Pintu Vertikal Vacuum Metallizing Equipmen t model lainnya:

Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi total pelapisan.
