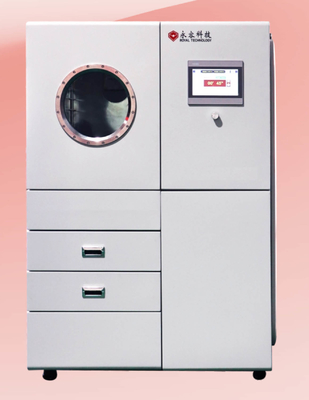

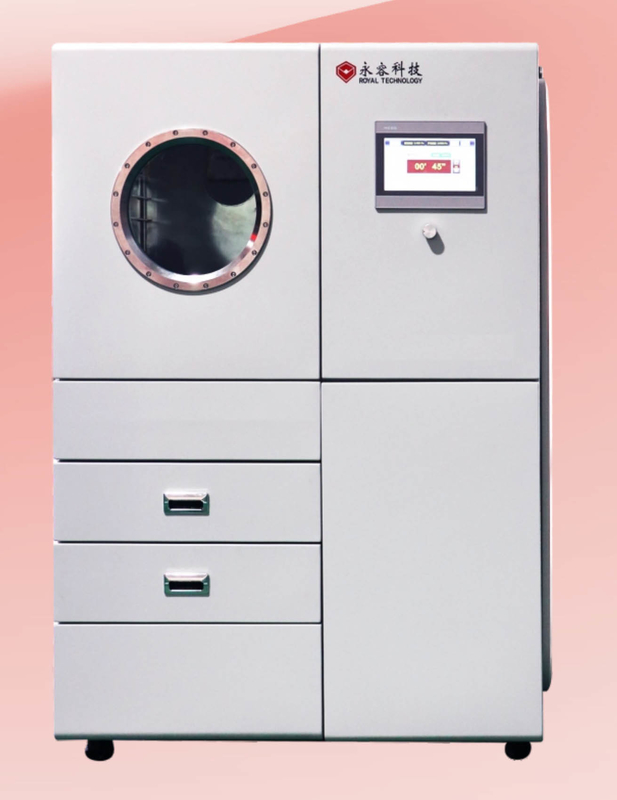

Fingerprint display vacuum metalizer

Mesin Deposisi Logam Vakum Tinggi dikembangkan dan diterapkan dengan industri forensik.bahan kain atau kaca, dapat deposit film logam seperti perak, emas, seng, aluminium untuk menghasilkan gambar tinggi sidik jari pada objek kriminal.

Fitur utama dari mesin metallizing vakum:

1. Desain portabel dengan jejak kompak

2. sistem bebas pendinginan air, lingkungan kerja yang diperlukan hanya daya listrik: 1Ph, 220V 50Hz, 60A;

3. port view besar untuk memeriksa proses penguapan, dengan jendela Kuarsa hingga 400mm;

4Sistem pompa vakum yang kuat untuk proses pelapisan siklus cepat: pompa molekul turbo tinggi, tersedia untuk dirakit ke arah manapun; dilengkapi dengan satu pompa rotary vane 2 tahap.

5Biaya operasi rendah dan biaya pemeliharaan rendah.

6Operasi fleksibel berdasarkan perangkat HMI: halaman pemrosesan, halaman rekaman kurva, halaman alarm, halaman pemeliharaan dll.

Spesifikasi Teknis

Kinerja

1Tekanan vakum akhir: lebih baik dari 9,0*10-5 Pa;

• Tekanan vakum operasi: 6,0*10-3 Pa ~ 9,0*10-3 Pa;
• Tekanan vakum dasar: 3,0*10-4 Pa

4Waktu pemompaan: dari 1 atm sampai 9,0×10-3 Pa≤15 menit (suhu kamar, kamar kering, bersih dan kosong)

5. Sumber deposisi: penguapan filamen papan wolfram

6. Model Operasi: penuh Otomatis / Semi-Otomatis / Manual

7Bahan deposit: Seng, Perak, Emas, Aluminium dll.

Struktur

Mesin lapisan vakum berisi sistem kunci lengkap yang tercantum di bawah ini:

1Kamar vakum.
1.1 Ukuran: Lebar bagian dalam: 450 mm, kedalaman: 450 mm

Tinggi bagian dalam: 500 mm

1.2 Bahan: Kamar vakum SUS304

Pintu dan flensa SUS304

Struktur penguat kamar: SUS304

Chassis ruang SS41 baja ringan dengan perawatan permukaan akhir yang dicat.

1.3 Perisai penguapan: SUS304

1.4 View Window: pada pintu ruang, bahan kuarsa.

1.5 Klep ventilasi ruang vakum (termasuk silencer)

2. Sistem Pompa Vakum

Sistem Pompa Vakum Roughing: Pompa rotary vane 2-tahap-1 set

Sistem Pompa Vakum Tinggi: Turbo Molecular Pump-1 set

3Sistem Kontrol dan Operasi Listrik- PLC + Layar Sentuh

Sirkuit utama: saklar pemutus tanpa sekring, saklar elektromagnetik, C/T dalam tipe seri

4. Daya penguapan - 1 set

5. Sistem Pengendalian penguapan

5.1 Sistem operasi: Layar sentuh + PLC, kontrol resep dan pencatatan data, penutupan otomatis, evakuasi otomatis, pelapis otomatis

6. Sistem Pengukuran

6.1 Tekanan vakum: Vacuum Gauge: Pirani + Penning Gauge + Full Range Vacuum Gauge

7Sistem alarm: Tekanan udara terkompresi, aliran air pendingin, kesalahan operasi;

Indikator beban daya: indikator tegangan dan indikator arus beban

8. Sistem Deposisi

8.1 Sumber penyimpangan: Tungsten board

8.2 Bahan deposit: Seng, Aluminium, Perak, Emas

9. Lingkungan Kerja

9.1 Single Phase, 220V 50Hz ((60Hz), 5KW

9.2 Area pemasangan: (L*W*H) 2000*1000*2300mm

9.3 Eksos: ventilasi untuk pompa mekanis

Ukuran khusus lainnya tersedia berdasarkan bentuk substrat dan produktivitas. Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk menyediakan solusi pelapis lengkap.
