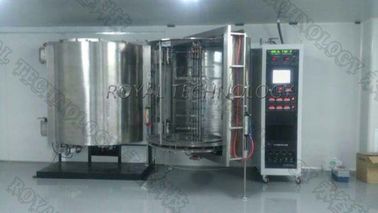

Sistem Deposisi Film Tipis PVD Sputtering Dan Lapisan Vakum Penguapan Thermal Produktivitas Tinggi Mesin Coating PVD

Sistem Deposisi Film Tipis PVD Sputtering Dan Thermal Evaporating Vacuum Coating Equipment

Sistem Deposisi Film Tipis PVD, Sputtering dan Thermal Evaporating Vacuum Coating Equipment

Sistem Deposisi Film Tipis PVD berisi sumber deposisi sumber penguapan filamen Tungsten dan sumber sputter DC magnetron (katoda sputtering RF untuk opsi). Peralatan ini sebagian besar digunakan untuk menyimpan film tipis pada bagian plastik, kaca, logam atau foil dengan bahan deposit seperti: logam murni Al, Cr, Cu, Ag, Au, Ti dll. Sumber penguapan umumnya untuk mendapatkan film tipis reflektif tinggi pada produk. permukaan atau film konduktif, atau memberikan gambaran pandangan metalik. Kecuali itu, sumber sputtering mengembunkan berbagai bahan semikonduktor dan dielektrik termasuk oksida konduktif transparan, dll.

Konfigurasi Sistem Lapisan Film Tipis PVD:

Kinerja

1. Tekanan Vakum Ultimate: lebih baik dari 5.0 × 10 ^-6 Torr.

2. Tekanan Vakum Operasi: 1.0 × 10 ^-4 Torr.

3. Memompa down Time dari 1 atm ke 1.0 × 10 ^-4 Torr≤3 menit (suhu kamar, ruang kering, bersih dan kosong)

4. Metalizing material (evaporasi): Al, Cr, Sn, Ti, SS, Cu ... dll.

5. Model Operasi: Penuh Secara Otomatis / Semi-Otomatis / Secara Manual

lstruktur

Mesin pelapisan vakum berisi sistem yang dilengkapi kunci yang tercantum di bawah ini:

1. Ruang Vakum
1.1 Ukuran: Diameter dalam 1600mm

Tinggi Batin 1600mm

1.2 Bahan: Ruang Vakum SUS304 (baja ringan SS41 untuk opsi)

Pintu dan flensa SUS304 (baja ringan SS41 untuk opsi)

Chamber memperkuat struktur: baja ringan SS41, dengan finishing permukaan dicat.

Chamber chassis SS41 baja ringan dengan finishing permukaan yang dicat.

1.3 Shield: SUS304

  1.4 Lihat Jendela: di pintu kamar

1,5 Vacuum Chamber Venting Valve, termasuk peredam

1.6 Material Door SUS304

2. Sistem Pemompaan Vakum Rouhging

3. Sistem Pompa Vakum Tinggi

4. Kontrol Listrik dan Sistem Operasi- PLC + Layar Sentuh

4.1 Sirkuit utama: Saklar pemutus sekring-sekering, sakelar elektromagnetik, C / T dalam tipe seri

4.2 Daya Evaporasi: 35kVA

4.3 Sistem Pengendalian Pengungsian

4.4 Sistem Operasi: Layar Sentuh + PLC, kontrol resep dan pencatatan data, Penonaktifan otomatis, evakuasi otomatis, pelapisan otomatis

4.5 Sistem Pengukuran Tekanan Vakum

Pengukur Vakum: Pirani + Penning gauge

Pengukur Thermocouple: 760 Torr ~ 5 * 10 ^-4 Torr

4.6 Sistem Alarm: Tekanan udara terkompresi, aliran air pendingin, Salah operasi

4.7 Indikator Daya Beban: Indikator tegangan dan indikator arus beban

5. Sistem Deposisi

5.1 sumber penguapan filamen Tungsten

5.2 Bahan evaporasi termal: kabel, cincin, batang dll.

5.3 Sputter sources (DC / MF power driven)

6. Sub-Sistem

6.1 Sistem Kontrol Katup Kompresi Udara

6.2 Sistem Pendingin Air-pipa aliran air dan sistem katup switch

Pelajari lebih lanjut tentang mesin dan aplikasi yang tersedia, silakan hubungi kami sekarang.
