| Nama merek: | ROYAL |
| Nomor Model: | RTAS1250 |
| MOQ: | 1 Set |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | L / C, D / A, D / P, T / T |
| Kemampuan Penyediaan: | 6 set per bulan |

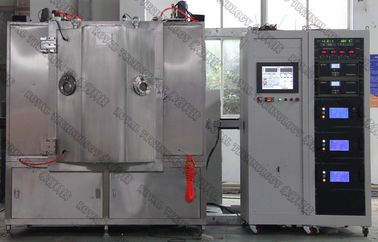

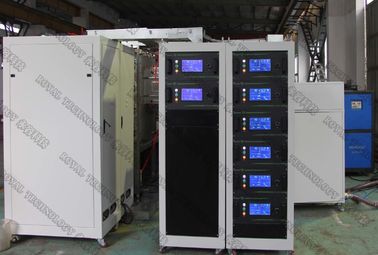

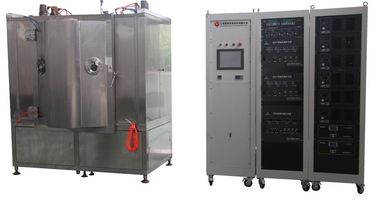

Graphite PVD Vacuum Coating Machine / Jet Black Dekorasi PVD Warna Selesai
Struktur Mesin Vakum Pelapisan PVD Grafit:
Sumber Deposisi
Sumber-sumber Circular Circular Arc untuk penguapan target logam padat;
2 pasang MF sputtering unblanced untuk deposisi lapisan film tipis grafit;
Catu Daya Bias untuk penimbunan ion untuk membentuk area plasma untuk pra-perawatan;
Unit Sumber Ion Linear Anoda (untuk opsional) pemrosesan PACVD dan PECVD;
Cryopump (Polycold) untuk kondensasi molekul air (untuk opsional)
Modul Lainnya
1. Ruang Vakum
2. Rouhging Vacuum Pumping System (Paket Pompa Pendukung)
3. Sistem Pemompaan Vakum Tinggi (Pompa Molekul Suspensi Magnetik)
4. Kontrol Listrik dan Sistem Operasi
5. Sistem Fasilitas Bantu (Sub Sistem)
6. Sistem Deposisi: katoda sputtering MF, catu daya MF, sumber Ion Catu Daya Bias untuk opsional
Kinerja Mesin PVD Vacuum Coating
1. Tekanan Vakum Tertinggi: lebih baik dari 5,0 × 10 - 6 Torr.
2. Mengoperasikan Tekanan Vakum: 1,0 × 10 - 4 Torr.
3. Waktu Pumpingdown: dari 1 atm ke 1.0 × 10 - 4 Torr≤ 3 menit (suhu kamar, ruang kering, bersih dan kosong)
4. Metalizing material (sputtering + Arc evaporation): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, dll.
5. Model Pengoperasian: Penuh Otomatis / Semi-Otomatis / Secara Manual
Apa itu MF Sputtering?
Dibandingkan dengan DC dan RF sputtering, Mid-Frequency sputtering telah menjadi teknik sputtering film tipis utama untuk produksi massal pelapisan, terutama untuk deposisi film pelapisan film dielektrik dan non-konduktif pada permukaan seperti pelapisan optik, panel surya, banyak lapisan , film bahan komposit dll.
Ini menggantikan RF sputtering karena dioperasikan dengan kHz daripada MHz untuk laju deposisi yang jauh lebih cepat dan juga dapat menghindari keracunan Target selama deposisi film tipis senyawa seperti DC.
Target sputtering MF selalu ada dengan dua set. Dua katoda digunakan dengan arus AC yang dibolak-balik di antara mereka yang membersihkan permukaan target dengan setiap pembalikan untuk mengurangi penumpukan muatan pada dielektrik yang mengarah ke lengkung yang dapat memuntahkan tetesan ke dalam plasma dan mencegah pertumbuhan film tipis yang seragam --- yang kami sebut Keracunan Target.
Ukuran Sistem Metal Graphite Decoration MF Sputtering:
Ukuran Ruang Chamber: Dia 1200 mm ~ 1600mm
Tinggi Batin Kamar: 1250mm ~ 1300mm
Ukuran mesin yang disesuaikan juga tersedia berdasarkan permintaan specular produk 3D.
Spesifikasi Sistem MF Sputtering RTAC1250-SPMF
| MODEL | RTAC1250-SPMF | ||||||
| TEKNOLOGI | MF Magnetron Sputtering + Ion Plating | ||||||
| BAHAN | Baja Tahan Karat (S304) | ||||||
| UKURAN CHAMBER | Φ1250 * H1250mm | ||||||
| JENIS CHAMBER | Silinder, vertikal, 1 pintu | ||||||
| SISTEM MENGGUGAT | Desain eksklusif untuk deposisi film hitam tipis | ||||||
| BAHAN DEPOSISI | Aluminium, perak, tembaga, krom, stainless steel, Nikel | ||||||
| SUMBER DEPOSISI | 2 set Target Sputtering Silinder MF + 8 Sumber Arc Cathodic Kemudi + Sumber Ion Untuk opsional | ||||||
| GAS | MFC-4 cara, Ar, N2, O2, C2H2 | ||||||
| KONTROL | PLC (Programmable Logic Controller) + | ||||||
| SISTEM POMPA | SV300B - 1 set (Leybold) | ||||||
| WAU1001 - 1 set (Leybold) | |||||||
| D60T- 1 set (Leybold) | |||||||
| Pompa Molekul Turbo: 2 * F-400/3500 | |||||||
| PRE-TREATMENT | Catu daya bias: 1 * 36 KW | ||||||
| SISTEM KESELAMATAN | Sejumlah kunci pengaman untuk melindungi operator | ||||||
| PENDINGINAN | Air dingin | ||||||
| LISTRIK TENAGA LISTRIK | 480V / 3 fase / 60HZ (Sesuai dengan USA) | ||||||
| 460V / 3 fase / 50HZ (Sesuai Asia) | |||||||
| 380V / 3 fase / 50HZ (EU-CE compliant) | |||||||
| TAPAK | L3000 * W3000 * H2000mm | ||||||
| BERAT KESELURUHAN | 7.0 T | ||||||
| TAPAK | (L * W * H) 5000 * 4000 * 4000 MM | ||||||
| WAKTU SIKLUS | 30 ~ 40 menit (tergantung pada bahan substrat, geometri substrat dan kondisi lingkungan) | ||||||
| POWER MAX .. | 155 KW | ||||||
| KEKUATAN RATA RATA KONSUMSI (APPROX.) | 75 KW |
Mesin Pelapisan Vakum Grafit PVD adalah mesin sumber deposisi multipel yang terintegrasi untuk grafit umum, jet hitam, warna biru dll. Dekorasi pada bagian logam, benda stainless steel. Terutama digunakan untuk produk mewah kelas atas seperti: elektronik: ponsel pintar, kamera, laptop, golf, sendok, garpu, pisau, gagang pintu, keran; perhiasan cincin jari, kalung, cincin telinga, gelang, jam tangan dll
Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
