| Nama merek: | ROYAL |
| Nomor Model: | RTAC8000 |
| MOQ: | 1 Set |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | L / C, D / A, D / P, T / T |
| Kemampuan Penyediaan: | set 5 per bulan |

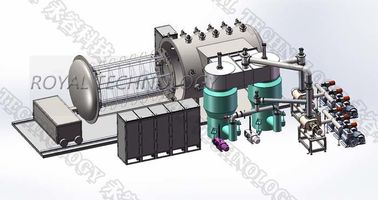

Horisontal Besar Stainless Steel Lembar dan Pipa Vacuum Ion Plating Machine / SS Sheets Dekorasi Vacuum Coating Unit
The Horizontal Ukuran besar Multi-arc vakum plating mesin secara eksklusif dirancang untuk lembaran stainless steel besar dan pipa, mebel PVD lapisan warna dekorasi.
Ukuran kamarnya sampai dia 2000 * L 8000mm, yang bisa melapisi pipa stainless steel terpanjang hingga 7000mm.
Spesifikasi Mesin Vacuum Coating Hias Hias Horisontal Ukuran Besar
| 1. Kamar | Struktur Silinder | Pembukaan sisi depan, baja tahan karat (S304), ketebalan: (14 + 6) mm, proses pengambilan kawat logam di permukaan. Metode pendinginan: air, sebagian lapisan ganda. | 3. Sistem Kontrol & Operasi | PLC + Color TouchScreen + Auto / Semi-auto / Manual | |||||||
| Tekanan Tertinggi | 7,0 x 10-4 Pa (tanpa pemuatan, ruang kosong pada suhu kamar) | Banyak keamanan saling terkait untuk melindungi operator dan peralatan (air, arus, dll.) | |||||||||
| Bocor | Lebih baik dari 0,67Pa dalam 1 jam setelah mematikan mesin saat mencapai tekanan tertinggi | Proses Otomasi & Kontrol; Proses operasi dan data recipes logging | |||||||||
| Waktu Pompa | Dari 1 atm sampai 5,0x10-3Pa <15mins (tanpa pemuatan, ruang kosong pada suhu kamar) | Administrator logging platform | |||||||||
| Ukuran dalam | φ2000 × 8000 (H) mm | Auto-mematikan sistem | |||||||||
| 2. Sistem Pelapisan Pelapisan | Sistem Rotasi | Sistem Pengoperasian Planetary (untuk pipa) - (φ1300 * 7000mm) Sistem pengemudi tengah ke lembaran baja. (φ1600 * 7000mm) | 4. Utilitas Supply (disediakan oleh Pengguna) | Foot Print | (L1600mmm * W9000mm * H3200mm) | ||||||
| Spesifikasi Rack | Maks. Beban Substrat: 1000KG; Kecepatan: 0-8 rpm (disesuaikan) Desain eksklusif oleh Vakia untuk memastikan formitas dan stabilitas lapisan. | Persediaan air | 1.Water 1) Konsumsi Air: 0.2-0.3MPa / CM2 2) Aliran Air: ≥10L / min 3) Suhu Air: ≤25 ℃ | ||||||||
| Pompa vakum | 6x Rotary Vane Piston Pump (Mekanikal) 2x Rotary Vane Vacuum Pump (Holding) 2x Roots Vacuum Pump Pompa Difusi 4x | Sumber Daya listrik | 3 fase 4 baris, AC380V ± 5% 50HZ; kawat tanah: <3Ω | ||||||||
| Sumber Deposisi | Cathodic Steered Circular Arc: 60 set, Dimensions: φ100 × 40mm Desain eksklusif oleh Vakia | Gas Reaktif | O2, Ar, N2, C2H2, (> 99,99%) | ||||||||
| Pasokan Varian Bias | 72 kW | Kompresor udara | ≥7.5P, 0.6 ~ 0.7MPa, 6-8 kg / cm2 | ||||||||
| Pemanasan | sampai 250 ℃ (dari suhu kamar sampai 200 ℃, kurang dari 15 menit) | Kontainer udara | ≥2m³ | ||||||||
| Pembawa substrat | untuk pelapis lembaran; pemegang substrat lainnya yang disediakan oleh pelanggan berdasarkan produk yang berbeda. | Menara Pendingin Air & Tangki | 50T, 180L / min @ 10 - 25 ℃, 0,2 ~ 0.3MPa, 5kg / cm2 (Min) | ||||||||

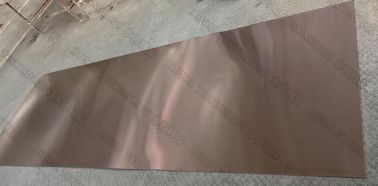

PVD menyikat warna emas

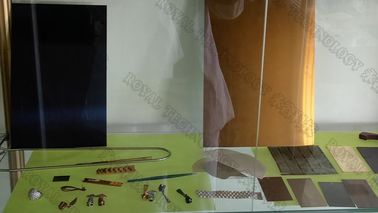

Warna biru PVD
Silahkan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan solusi pelapisan total.
