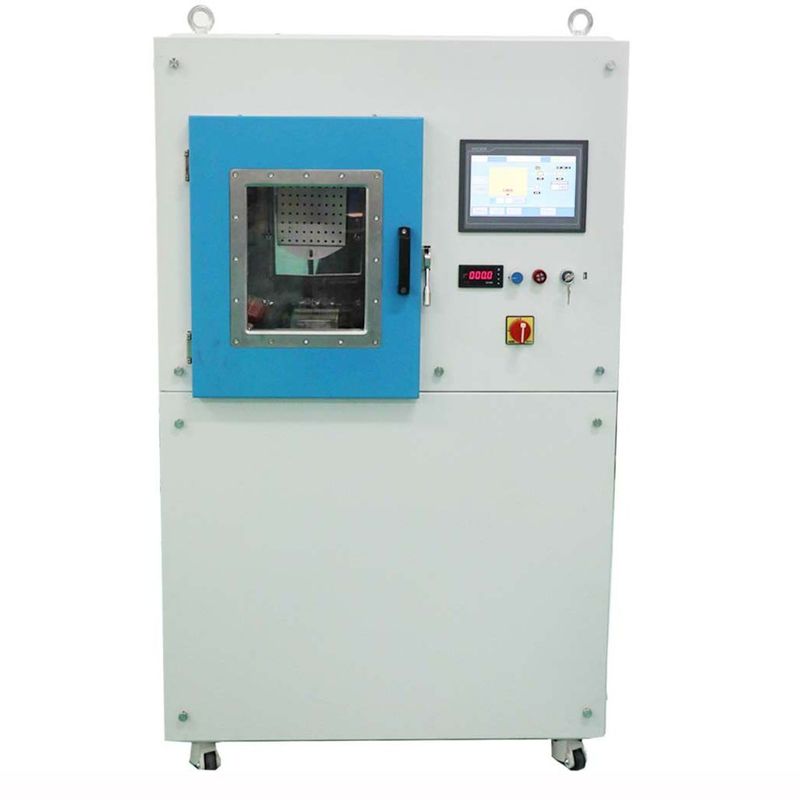

Mesin Deposisi Logam Vakum Tinggi, Peralatan Tampilan Sidik Jari Forensik

Keuntungan Desain

1. Desain portabel dengan jejak kompak
2. Sistem bebas pendinginan air, lingkungan kerja yang diperlukan hanya tenaga listrik: 1Ph, 220V 50Hz, 60A;
3. Port tampilan besar untuk memeriksa proses penguapan, dengan jendela Kuarsa hingga 400mm;
4. Sistem pompa vakum yang kuat untuk proses pelapisan siklus cepat: pompa molekul turbo tinggi, tersedia untuk dirakit ke arah manapun; dilengkapi dengan satu pompa rotary vane 2 tahap.
   5Biaya operasi rendah dan biaya pemeliharaan rendah.
   6Operasi fleksibel berdasarkan perangkat HMI: halaman pemrosesan, halaman rekaman kurva, halaman alarm, halaman pemeliharaan dll.




   Spesifikasi Teknis

   Kinerja

   1Tekanan vakum akhir: lebih baik dari 9,0*10-5 Pa;
   2Tekanan vakum operasi: 6.0*10-3 Pa ~ 9.0*10-3 Pa;

   3Tekanan vakum dasar: 3.0 * 10-4 Pa

5. Waktu pemompaan: dari 1 atm sampai 9,0×10-3 Pa≤15 menit (suhu kamar, kamar kering, bersih dan kosong)
6. Sumber deposisi: penguapan filamen papan wolfram
7. Model operasi: penuh otomatis / semi-otomatis / manual
8. Bahan pengendapan: Seng, Perak, Emas, Aluminium dll.

9. Struktur

   Mesin lapisan vakum berisi sistem kunci lengkap yang tercantum di bawah ini:

10. Kamar vakum
    1.1 Ukuran: Lebar bagian dalam: 450 mm, kedalaman: 450 mm

11. Tinggi bagian dalam: 500 mm

    1.2 Bahan: Kamar vakum SUS304

    Pintu dan flensa SUS304

    Struktur penguat kamar: SUS304

    Chassis ruang SS41 baja ringan dengan perawatan permukaan akhir yang dicat.

    1.3 Perisai penguapan: SUS304

    1.4 View Window: pada pintu ruang, bahan kuarsa.

    1.5 Klep ventilasi ruang vakum (termasuk silencer)

12. Sistem Pompa Vakum

13. Sistem Pompa Vakum Roughing: Pompa rotary vane 2-tahap-1 set

    Sistem Pompa Vakum Tinggi: Turbo Molecular Pump-1 set

    3Sistem Kontrol dan Operasi Listrik- PLC + Layar Sentuh

    Sirkuit utama: saklar pemutus tanpa sekring, saklar elektromagnetik, C/T dalam tipe seri

14. Kekuatan penguapan 1 set
15. Sistem Kontrol penguapan

16. 5.1 Sistem operasi: Layar sentuh + PLC, kontrol resep dan pencatatan data, penutupan otomatis, evakuasi otomatis, pelapis otomatis

17. Sistem Pengukuran

18. 6.1 Tekanan vakum: Vacuum Gauge: Pirani + Penning Gauge + Full Range Vacuum Gauge

    7Sistem alarm: Tekanan udara terkompresi, aliran air pendingin, kesalahan operasi;

    Indikator beban daya: indikator tegangan dan indikator arus beban

19. Sistem Deposisi

20. 8.1 Sumber penyimpangan: Tungsten board

    8.2 Bahan deposit: Seng, Aluminium, Perak, Emas

21. Lingkungan Kerja

22. 9.1 Single Phase, 220V 50Hz ((60Hz), 5KW

    9.2 Area pemasangan: (L*W*H) 2000*1000*2300mm

    9.3 Eksos: ventilasi untuk pompa mekanis

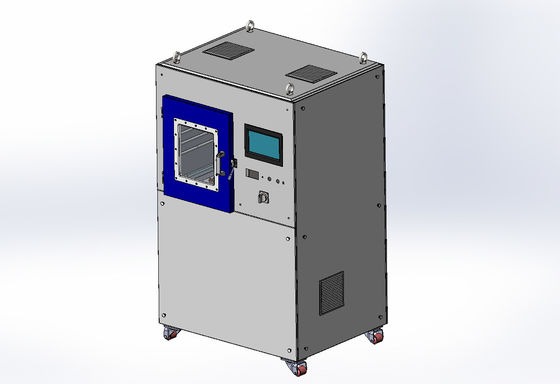

    Tata letak -Mesin penguapan termal portabel



Silakan hubungi kami untuk spesifikasi lebih lanjut jika Anda tertarik pada subjek ini.
