Mesin Deposisi Film Pelindung EMI, Evaporasi Termal Multifungsi, dan Sistem Pelapisan Sputtering DC
Ringkasan:

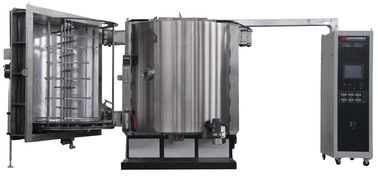

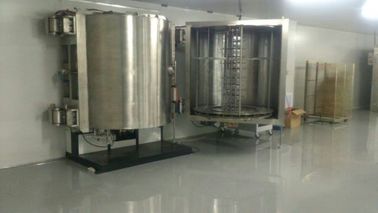

RTEP1616-SPDC Vacuum Metalizing Machine dirancang khusus untuk deposisi film tipis pelindung EMI, yang banyak digunakan dalam perangkat telekomunikasi, komputer, notebook, elektronik konsumen, peralatan rumah tangga, kedirgantaraan dan barang-barang militer.
Pelanggan kami adalah: Sumgsung, Apple, Lenovo, manufaktur elektronik Huawei.
Diameter bilik 1600mm dan tinggi 1600mm dapat menampung berbagai produk.
Properti Film Pelindung EMI
1) Ketebalan film: 1,5 ~ 3 mikron tergantung pada kebutuhan.

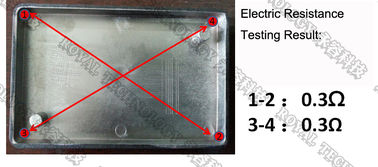

2) Resistensi film: (ohm) lebih baik dari 0,5Ω
3) Adhesi: pita 3M810> 5B
Proses pelapisan film pelindung EMI
4) DC Stainless Steel Sputtering
5) Deposisi tembaga dengan Penguapan Termal
6) DC Sputtering Stainless Steel, penutup penuh pada lapisan film Cu.
Fitur Metalizer Pelindung Interferensi Elektro Magnetik
1) Struktur 2 pintu dan kecepatan pemompaan cepat untuk produktivitas tinggi
2) Mengoperasikan panel layar sentuh ramah dengan kontrol PLC
3) Desain program perangkat lunak yang ramah kemanusiaan untuk produksi yang stabil dan kualitas tinggi.
4) Tingkat pemanfaatan target sputtering yang tinggi memastikan biaya produksi yang rendah.
5) Keseragaman yang baik & adhesi yang sangat baik
6) Konsep desain lanjutan untuk kinerja yang lebih baik untuk meningkatkan efisiensi produksi dan tingkat yang memenuhi syarat.
7) Perangkat sumber ion untuk pembersihan plasma dan perawatan aktivitas permukaan untuk meningkatkan adhesi.
Keuntungan Metalik Vakum PVD:
Hasil akhir disimpan menggunakan proses hijau yang ramah lingkungan, bebas polusi;
Efisiensi Tinggi dan keseragaman yang sangat baik.
Produksi volume tinggi, biaya rendah, solusi ideal untuk permintaan produksi massal.
Kinerja Lapisan EMI
Bahan Pelapis: Ni, Cr, Cu, bahan baja tahan karat.
Ketebalan film: 1,5 ~ 3 mikron tergantung pada kebutuhan.
Resistensi film: (ohm) lebih baik dari 0,5Ω
Adhesi: Pita 3M810> 5B
Tipe:
Spesifikasi teknis:
1. Tekanan Vakum Tertinggi: lebih baik dari 5.0 × 10-6 Torr.
2. Operasi Tekanan Vakum: 1.0 × 10-4 Torr
3. Pumping down Time: dari 1 atm ke 1.0 × 10-4 Torr≤5 menit (suhu kamar, ruang kering, bersih dan kosong)
4. Bahan metalisasi (penguapan): Stainless Steel, Tembaga
5. Model Operasi: Otomatis Penuh / Semi-Otomatis / Manual
Mesin pelapis vakum berisi sistem lengkap kunci yang tercantum di bawah ini:
1. Ruang Vakum
1.1 Ukuran: Diameter dalam 1600mm
Tinggi Bagian Dalam: 1600mm
Tinggi Berguna: 1265mm
Tinggi Total: 1420mm
1.2 Bahan: Ruang Vakum SUS304
Pintu dan flensa SUS304
Struktur penguatan ruang: Baja ringan SS41, dengan perawatan permukaan finishing yang dicat.
Chamber chassis SS41 baja ringan dengan perawatan permukaan finishing yang dicat.
1.3 Sputtering dan Evaporation Shield: SUS304
1.4 Jendela Pandang: di pintu kamar
1.5 Katup Ventilasi Ruang Vakum (termasuk peredam suara)
1.6 Pintu: Bahan SUS304 Diameter 1600mm Tinggi Bagian Dalam: 1600mm
1.7 Sistem Penggerak Deposisi: Penggerak tengah maks.1400mm * 1265mm
1.8 Mengemudi Motor: 1 / 2HP
1.9 Daya Penguapan: 1 set / pintu
DC Sputtering Power: 1 set
Ukuran Katoda Sputtering: 125 * 1400mm
2. Sistem Pompa Vakum Rouhging
2.1 Pompa Vakum Rotary Vane yang disegel oli - Leybold
a: Kecepatan pemompaan: 640 m³ / jam
2.2 Pompa Roots - Leybold
a: Kecepatan pemompaan: 4400 m³ / jam
2.3 Katup Vakum Kasar: model pneumatik
2.4 Jalur Pipa Vakum: bahan SUS304 6 "& 8"
2.5 Katup Ventilasi Vakum: model elektromagnetik 3/8 ”
3. Sistem Pemompaan Vakum Tinggi
3.1 Pompa difusi oli: RTDP-36
Sebuah.Kecepatan pemompaan: 40000L / S
b.Tekanan Vakum Tertinggi: lebih baik dari 10-7 Torr.
c.Daya Pemanasan: 3Phase, 21KW.
d.Konsumsi minyak: 9 liter
3.2 Perangkap dingin: 36 ", pendinginan air melawan aliran minyak kembali
3.3 Katup Vakum Tinggi: pneumatik
3.4 Katup garis depan: pneumatik
4. Sistem Pengendalian dan Operasi Listrik
4.1 Sirkuit utama: Sakelar pemutus sekring tidak ada, sakelar elektromagnetik,
C / T dalam tipe seri
4.2 Daya Penguapan
4.3 Sistem Kontrol Penguapan
4.4 Daya Sputtering, model DC
4.5 Sistem Kontrol: PLC + Layar Sentuh Otomatis / Manual
4.6 Sistem Operasi: Layar Sentuh + Tampilan
4.7 Sistem Pengukuran Tekanan Vakum
Pengukur Vakum: Leybold Center Two - 1 set
Pengukur Rentang Penuh: 760 Torr ~ 10-7 Torr - 1 set
4.8 Sistem Alarm:
Tekanan udara terkompresi lebih rendah: suara alarm
Aliran air pendingin lebih rendah: suara alarm
Kesalahan pengoperasian: suara alarm
4.9 Indikator Beban Daya: Indikator tegangan dan indikator arus beban
5. Sub-Sistem
5.1 Sistem Kontrol Katup Terkompresi Udara
5.2 Sistem Air Pendingin: Pipa aliran air dan sistem katup sakelar
5.3 Polycold (-120 ~ -145 ℃) Cryopump - 1 set
Model: MaxCool- 2500L
Beban maksimum :: 2500W
Kecepatan pemompaan: 14000L / S.
6. Sistem Deposisi
6.1 Sumber Sputtering
Sebuah.Sputtering Target ”125mm * 1400mm * 12 ~ 14mm - 1 set
b.Bidik - 1 set
c.Pengontrol Aliran Massa: Gas Ar - 1 set
d.Catu Daya Sputtering: DC 60KW - 1 set
6.2 Sumber Penguapan
Sebuah.Sumber penguapan tungsten
b.Catu Daya Penguapan: 20kVA
c.Perangkat sumber ion dan catu daya
Udara Terkompresi: 5 ~ 8kg / cm2
Air Pendingin: Suhu Air-In: 20 ~ 25 ℃, 200 Liter / mnt,
Tekanan Air ke Dalam: 2 ~ 3 kg / cm2
Kekuasaan: 3 Phase 380V 50Hz (60Hz), 160kVA
Area Instalasi: (L * W * H) 6500 * 5500 * 2700mm
Knalpot: Ventilasi untuk pompa mekanis
Kami telah berusaha keras untuk merancang dan mengembangkan proses pelapisan yang paling sesuai untuk berbagai bagian 3D, yang memenuhi persyaratan produksi pelanggan kami.Jadi kami menyediakan solusi pelapisan total untuk pelapisan EMI.
Jika sistem pelapisan khusus diperlukan, silakan bagikan pemikiran dan ide Anda dengan tim kami dan kirimkan spesifikasi produk Anda, kami akan bekerja sama untuk memilah solusi terbaik.
EMI Coating Service tersedia, mesin pelapis EMI
Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
