Shanghai Royal Technology Inc. adalah salah satu produsen mesin lapisan vakum PVD teratas di seluruh dunia.Kami mengkhususkan diri dalam PVD (Physical Vapor Deposition) dan PECVD thin-film deposition technology dan menawarkan berbagai pelapis dan peralatan unggul untuk berbagai industri.
Royal Technology menyediakan jalur lengkap sistem pengendapan vakum yang dioptimalkan untuk mendepositkan bahan film tipis pada substrat tiga dimensi yang kompleks
Kami juga mengkhususkan diri dalam lapisan PVD batch canggih (RTEP- penguapan termal, lapisan busur katodik RTAC, lapisan sputtering magnetron RTSP, model RTAS- arc + sputtering) dan(R2R web vacuum metalizer) proses roll-to-roll yang membutuhkan pengendapan presisi, ketegangan, dan keseragaman.Selain itu, kami menawarkan peralatan dan teknologi yang dirancang khusus untuk instrumen medis dan lapisan yang kompatibel biologis kecuali lapisan dekoratif.
Deskripsi produk:
R2R (Roll-to-Roll) web aluminium vacuum metallizers adalah mesin yang digunakan dalam industri manufaktur untuk mendepositkan lapisan tipis aluminium pada substrat fleksibel dalam proses roll-to-roll yang berkelanjutanProses ini umumnya digunakan untuk berbagai tujuan industri, seperti kemasan, elektronik, otomotif, dan aplikasi dekoratif.
R2R web aluminium vakum metalizer biasanya terdiri dari beberapa komponen utama, seperti stasiun unwind, bagian pembersih, bagian pra-pengolahan, ruang metalisasi, bagian pendingin,dan stasiun lilitan. Stasiun unwind adalah di mana roll material substrat memasuki mesin, dan stasiun penggulung adalah di mana substrat metallized digulung ke roll setelah proses metalisasi selesai.
Ruang metalisasi adalah jantung mesin, dan biasanya ada di lingkungan vakum.dan di mana serangkaian sumber penguapan atau katode digunakan untuk memanaskan bahan aluminium sampai mencapai titik penguapanSetelah proses ini, substrat melewati bagian pendingin sebelum digulung ke gulungan.
Keuntungan dari R2R web aluminium vakum metallizers banyak, termasuk kecepatan produksi yang tinggi, kontrol yang sangat baik atas ketebalan dan keseragaman lapisan aluminium,dan kemampuan untuk memproses berbagai substrat fleksibelOleh karena itu, mesin sangat penting untuk menciptakan pelapis fungsional dan dekoratif pada bahan seperti film plastik, kertas, foil, dan tekstil.
Perlu dicatat bahwa spesifikasi dan fitur yang tepat dari R2R web aluminium vacuum metallizers dapat tergantung pada produsen dan aplikasi yang dimaksudkan.
COATS WEB untuk industri kemasan
Film dan kertas plastik berlapis dekoratif aluminium sangat penting dalam aplikasi kemasan.Royal Technology telah mengembangkan beberapa teknologi terbaru yang memiliki produktivitas yang lebih tinggi dan biaya operasi yang lebih rendahProses pelapisan baru menghindari laminasi aluminium foil berat, selain itu penghalang berat (sampai satu micron ketebalan) web metallized lebih kuat dan lebih tahan terhadap kelembaban dan oksidasi.
| Deskripsi | R2R Web Vacuum Metallizer Model | |||||
| R2R-600 | R2R-1250 | R2R-1350 | R2R-1650 | R2R-2200 | R2R-2500 | |
| Teknologi Lapisan | Termal atau Sputtering | Evaporasi Termal | ||||
| Lebar substrat (Max.) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
| Diameter gulungan (Max.) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Diameter inti (dalam) mm | 3 "/6" | 6" | ||||
| Kecepatan pelapis (meter/detik) | 0.5 ~ 17, diatur, tergantung pada proses pelapis yang diperlukan | |||||
| Suhu rol pelapis (°C) | -20 sampai 25 | |||||
| Tekanan akhir ruangan pelapis ((Pa) | 5*10-3 | |||||
| Kecepatan Pompa | Pada kondisi tanpa beban, bersih, suhu kamar: kurang dari 8 menit, dari atm sampai 7*10-2 | |||||
| Alat pra-pengolahan | Sumber Ion Linear | |||||
| Sumber Deposisi | BN Katode penyemprotan silinder kerucut atau planar/rotary | |||||
| Bahan Deposisi | Al, Al, Cr, Cu, Ni, NiCr, stainless steel, Ti, | |||||
| Lingkungan Kerja | Daya: 3 fase, 5 kabel, 380V ± 10%, 50Hz/60Hz | |||||
| Air pendingin: EDI, 4 ~ 6 Bar @ 25 °C | ||||||
| Udara terkompresi: 5 ~ 6Bar, disaring dan dikeringkan | ||||||
RT-R2R Web Aluminium Vacuum Metallizer memiliki throughput tinggi, vakum tinggi dan metallization film dan kertas.Produksi tinggi mengurangi biaya produksi dan lapisan deposisi berat memastikan aplikasi penghalang yang tinggi, sementara proses bebas-span menghilangkan garis drum dan trim tepi.
Metalizer ini ramah operasi untuk substrat tegangan rendah seperti CPP, BOPP, dan LDPE, dengan umpan kawat individu dan pemeliharaan yang mudah.Ini memiliki mekanisme penanganan web presisi dengan servo motor drive untuk kontrol yang tepat pada kecepatan baris.
Terakhir tetapi tidak kalah penting, RT-R2R Web Aluminium Vacuum Metallizer dirancang dengan tata letak yang kompak untuk pemasangan yang mudah, dan membutuhkan ruang lantai minimal.
R2R (Roll-to-Roll) web vakum metallizingadalah proses deposit lapisan logam tipis, biasanya aluminium, pada substrat yang fleksibel dengan cara roll-to-roll yang terus menerus.Ini adalah teknik serbaguna dan banyak digunakan di industri seperti kemasan, elektronik, otomotif, dan banyak lagi dengan keuntungan seperti kecepatan produksi yang tinggi, kontrol yang tepat atas ketebalan lapisan, perekat yang sangat baik,dan kemampuan untuk memproses berbagai substrat fleksibelProses ini terdiri dari langkah-langkah berikut:
1.Substrate Unwinding:Proses ini dimulai dengan gulungan bahan substrat yang fleksibel, yang dibongkar dan dimasukkan ke dalam mesin metallizing.
2.Membersihkan dan Pra-Perawatan:Substrat dapat melewati bagian pembersih untuk menghilangkan kontaminan permukaan yang dapat mempengaruhi perekat lapisan logam.Substrat dapat menjalani proses pra-pengolahan seperti perawatan corona atau aplikasi primer untuk meningkatkan ikatan antara substrat dan lapisan logam.
3.Kamar Metalisasi:Inti dari peralatan metalisasi vakum web R2R adalah ruang metalisasi. Substrat memasuki ruang, yang dipertahankan pada vakum yang tinggi.Kamar biasanya terdiri dari serangkaian sumber penguapan atau katode, yang mengandung logam (seperti aluminium) yang akan disimpan.
4.Evaporasi logam:Logam di dalam sumber penguapan dipanaskan ke titik penguapannya. Saat logam menguap, itu membentuk awan uap di dalam ruangan.Atom logam yang menguap bergerak dalam garis lurus dan mengembun ke substrat yang bergerak, membentuk lapisan logam yang tipis dan seragam.
5.Substrat pendinginan:Setelah proses metalisasi, substrat berlapis melewati bagian pendingin, di mana lapisan logam mengeras dan stabil.
6.Substrate Winding:Akhirnya, substrat yang termetalisasi digulung ke dalam gulungan, siap untuk pengolahan lebih lanjut atau digunakan dalam berbagai aplikasi.
Perlu dicatat bahwa rincian spesifik dan parameter dari R2R web proses vakum metallizing dapat bervariasi tergantung pada faktor seperti lapisan logam yang diinginkan, bahan substrat,dan aplikasi yang direncanakanProses dapat dioptimalkan untuk mengontrol faktor-faktor seperti ketebalan lapisan, adhesi, dan keseragaman untuk memenuhi persyaratan tertentu.
· Sistem vakum yang kuat dengan pompa pemegang.
· Sistem penguapan desain baru (kapal pendingin dan top clip) untuk tingkat penguapan yang tinggi dan keseragaman yang sangat baik, kabel makan di satu sisi.
· Kontroler yang dapat diprogram (SIEMENS PLC) dengan proses otomatis mulai / berhenti + Layar Sentuh
· Unit pendinginan dan pemanasan untuk pendinginan dalam (dan pemanasan ulang) drum pelapis untuk menghindari kerusakan termal substrat hingga minus 15 °
· Sistem penggulung mengadopsi tiga rol maju dan tiga motor sistem tegangan konstan, Mengandung 3 kelompok independen Siemens AC motor;
· Sistem diagnostik kesalahan.
· Satu set Sistem perangkap dingin untuk ruang pelapis.
· Satu set Sistem perangkap dingin untuk ruang berliku.

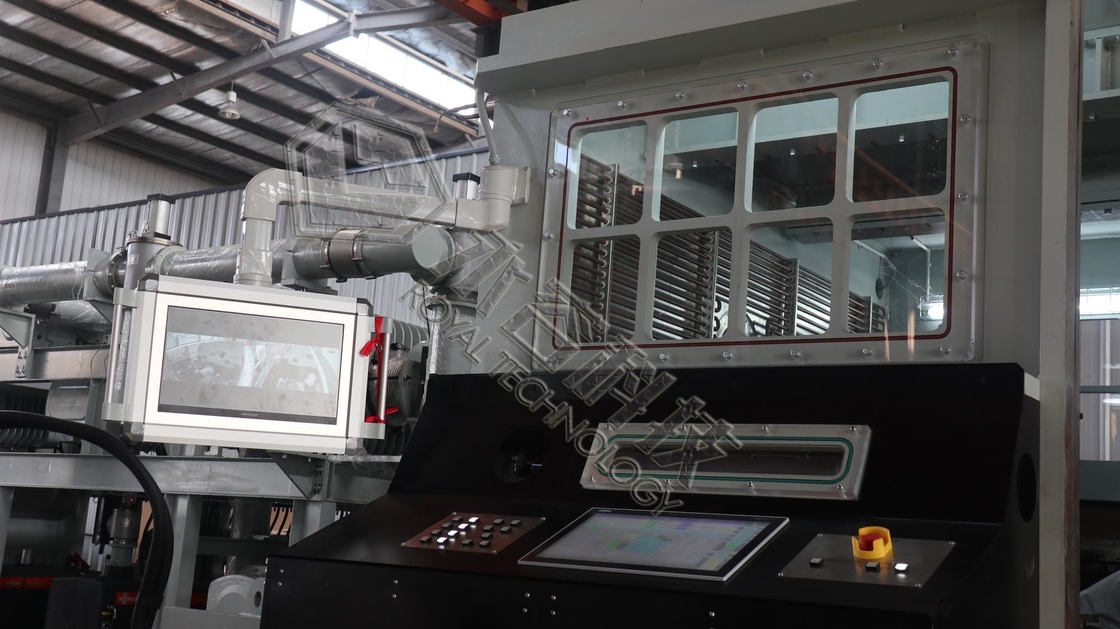

CCTV untuk memantau web roll rewinding dan unwinding bekerja
Vacuum web (atau roll) coating adalah proses coating bahan tipis, fleksibel (web) yang datang dalam bentuk gulungan bahan.dan timbangan tidak terikat., dilapisi, dan berputar kembali dalam operasi terus menerus dalam sistem vakum, pada kecepatan yang dapat mencapai hingga 2000 ~ 3000 fpm (kaki per menit).
R2R (Roll-to-Roll) web vacuum metallizing equipment memiliki banyak aplikasi di berbagai industri.Hal ini dapat digunakan untuk membuat metallic finishing pada komponen plastik untuk tujuan dekoratif di industri seperti otomotifPeralatan yang sama juga digunakan untuk mencerminkan sifat di cermin, film reflektif dan perlengkapan lampu,produksi lapisan konduktif untuk layar sentuh, dan perisai EMI/RFI dalam elektronik. Selain itu, logamisasi vakum juga digunakan dalam produksi sistem energi surya untuk meningkatkan reflektivitas sinar matahari dan meningkatkan penyerapan energi.digunakan sebagai langkah keamanan untuk uang kertas, label, dan kemasan karena karakteristik reflektif dan visual yang membedakan lapisan metallized membuatnya sulit untuk dipalsukan.Kemungkinan yang luas ini dalam hal pelapis fungsional dan dekoratif pada substrat fleksibel telah membuat peralatan R2R web vakum metallizing harus memiliki di seluruh industri
Kami menyediakan berbagai dukungan teknis dan pilihan layanan untuk Roll To Roll Coating Machine kami untuk memastikan Anda mendapatkan hasil maksimal dari mesin Anda.Tim kami dari teknisi berpengalaman tersedia untuk menyediakan:
Kami berusaha untuk memastikan bahwa pelanggan kami mendapatkan yang terbaik dari Roll To Roll Coating Machine kami dengan menyediakan dukungan dan layanan teknis berkualitas tinggi dan tepat waktu.
