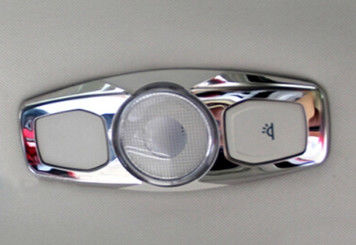

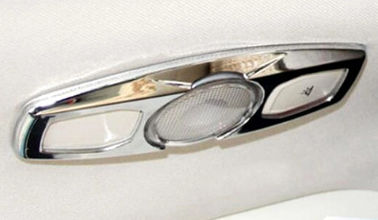

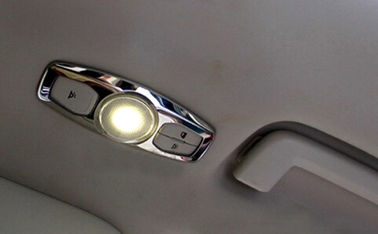

Aksesoris Mobil ABS Reading Light Lamp Sampul Potong PVD Mesin Vacuum Coating, Otomotif Logo Billboard Vacuum Chroming

Mengapa kita?

1. Mesin produksi canggih (milling, welding, cutting, pengujian kebocoran vakum) dikombinasikan dengan prosedur produksi standar dan pengujian ketat memungkinkan Royal Technology menghasilkan sistem pelapisan berkualitas tinggi, andal, dan berbiaya rendah.

2. Kualitas, layanan, dan pengiriman tepat waktu adalah prinsip inti dari bisnis teknologi Royal. Strategi outsourcing terbuka komponen sederhana untuk manufaktur profesional memungkinkan kita untuk memusatkan perhatian pada bagian dan komponen utama R&D, manufaktur.

3. Kebijakan kontrol kualitas yang ketat dan pemilihan ketat pemasok yang berkualitas memastikan pelanggan Royal Technology menerima peralatan mutakhir dan berkualitas tinggi dengan biaya paling terjangkau.

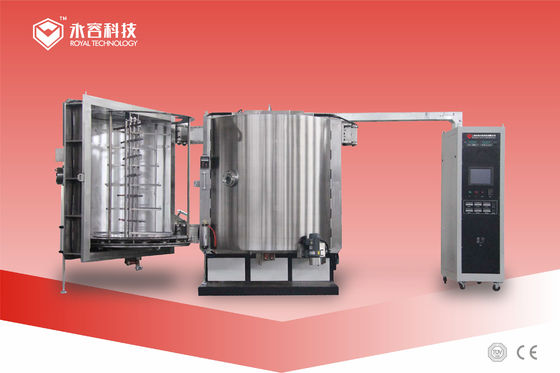

Sistem Pelapisan Evaporasi Termal Aluminium

Ringkasan: Peralatan lapisan penguapan resistensi RTEP6638 adalah model ruang kubus untuk sistem metalized PVD Chrome yang dirancang khusus dan dibuat untuk deposisi film refleksi papan LOGO Mobil.

Maks. Ukuran media: Diameter 5500mm, kedalaman: <300mm.

Kapasitas: 2 buah untuk maks. Ukuran produk; 4 ~ 12 buah tergantung pada dimensi.

Tentang Teknologi Thermal Evaporation Filament: Ini Memperkenalkan benda kerja ke dalam ruang vakum, ketika tekanan vakum ruang hingga 5,0 * 10 ^-2 ～ 8,0 × 10 ^-3 Pa dengan berbagai tahap pompa vakum (Rotary Piston Vacuum Pump, Rotary Vane Pompa, Pompa Vakum Roots, Pompa Difusi), dan kemudian menguapkan filamen Chrome yang menahan filamen tungsten (atau papan). Ketika benda kerja berputar dalam sistem penggerak putar, bahan krom akan mengendap di permukaan media dan menghasilkan lapisan pelapis yang sangat seragam.

Properti Penyelesaian: Krom PVD pada permukaan PMMA (Akrilik), yang menghasilkan lapisan pelapis luar biasa seperti di bawah ini: Pada siang hari, simbol tanda tampak seperti logam padat (efek stainless steel); sementara di malam hari, mereka menyala (lampu LED di dalam dipasang) dari tampilan depan, belakang dan samping.

Waktu Bangun: 2014 ~ 2015

• Lokasi: Cina

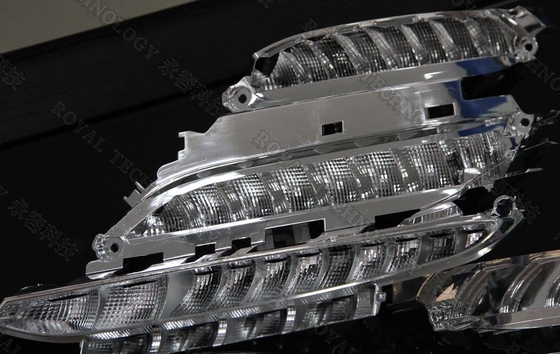

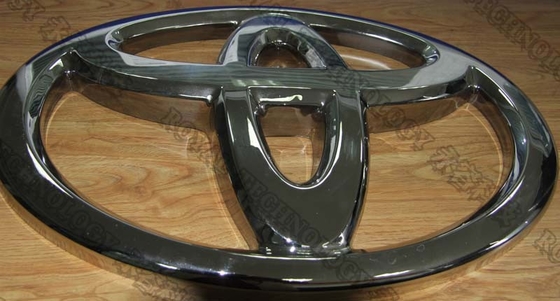

• Aplikasi: Panel PC untuk cermin aluminium, papan LOGO Otomotif, papan iklan, PMMA, PC, ABS dll. Barang-barang dekoratif ukuran besar untuk deposisi film refleksi tinggi.

Mengetik:

• Orientasi vertikal, tipe kubus, pintu geser, sistem rak 2 set.

Fitur Desain :

• Jenis kubus untuk kapasitas besar.
• Desain struktur yang kuat dan konfigurasi berkualitas tinggi

• PLC + Sistem Operasi Layar Sentuh, sepenuhnya otomatis / Kontrol manual
• Sistem Evakuasi Vakum Cepat
• Struktur sistem rak yang dirancang khusus untuk memudahkan memuat / mengunggah
• Akses mudah ke lingkungan kerja untuk pemeliharaan

Spesifikasi teknis:

• Performa

1. Tekanan Vakum Tertinggi: lebih baik dari 5,0 × 10 ^{- 6} Torr.

2. Mengoperasikan Tekanan Vakum: 1,0 × 10 ^{- 4} Torr.

3. Waktu Pemompaan: dari 1 atm ke 1.0 × 10 ^{- 4} Torr≤3 menit (suhu kamar, ruang kering, bersih dan kosong)

4. Bahan metalizing (penguapan): Al, Cr, Sn, Ti, SS, Cu ... dll.

5. Model Pengoperasian: Penuh Otomatis / Semi-Otomatis / Secara Manual

• Struktur

Mesin pelapis vakum berisi sistem lengkap kunci yang tercantum di bawah ini:

1. Ruang Vakum

1.1 Ukuran: Panjang Bagian Dalam: 6600mm

Tinggi Batin: 3800mm

Lebar Dalam: 1300mm

1.2 Bahan: Ruang Vakum: baja ringan SS41

Pintu dan flensa: Baja ringan SS41

Struktur penguatan ruang: baja ringan SS41, dengan perawatan permukaan akhir dicat.

Ruang sasis baja ringan SS41 dengan perawatan permukaan akhir dicat.

1.3 Pelindung Evaporasi: SUS304

1.4 Tampilan Jendela: di pintu kamar

1.5 Vacuum Chamber Venting Valve (termasuk peredam)

1.6 Pintu: Baja ringan SS41

2. Sistem Pemompaan Vakum Roughing (Paket Pompa Pendukung)

3. Sistem Pemompaan Vakum Tinggi (Pompa Difusi + perangkat perangkap dingin)

4. Kontrol Listrik dan Sistem Operasi - PLC + Layar Sentuh

4.1 Sirkuit utama: Sakelar pemutus sekering, sakelar elektromagnetik, C / T dalam tipe seri

4.2 Kekuatan Penguapan

4.3 Sistem Kontrol Penguapan

4.4 Sistem Operasi: Layar Sentuh + PLC, kontrol resep dan pencatatan data, shutdown otomatis, evakuasi otomatis, pelapisan otomatis

4.5 Sistem Pengukuran Tekanan Vakum

Pengukur Vakum: Pirani + Penning gauge

Pengukur Termokopel: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 Sistem Alarm: Tekanan udara terkompresi, Aliran air pendingin, Mis-operation

4.7 Indikator Beban Daya: Indikator tegangan dan indikator arus beban

5 . Sistem pengendapan

5.1 Sumber penguapan filamen Tungsten

5.2 Kabel Cr / Al

6. Sub-Sistem

6.1 Sistem Kontrol Katup Udara Terkompresi

6.2 Sistem Air Pendingin: Sistem pipa aliran air dan sakelar sakelar

6.3 Polycold (-120 ~ -145 ℃) Brooks Cryopump untuk opsi.

7. Lingkungan Kerja

Udara Terkompresi: 5 ~ 8kg / cm2

Air Pendingin: Suhu Air-Dalam: 20 ~ 25 ℃, 200 Liter / mnt,
Tekanan Air-Dalam: 2 ~ 3 kg / cm2,

Power: 3 Phase 380V 50Hz (60Hz), 300kVA

Area Instalasi: (L * W * H) 15000 * 6800 * 4800mm

Knalpot: Ventilasi untuk pompa mekanis

Membersihkan Kamar sangat dianjurkan

Teknologi Royal telah mengembangkan dan membangun seluruh rantai pasokan untuk layanan metalized PVD papan LOGO Mobil. Dari desain cetakan & manufaktur, proses pembentukan vakum termal, UV curing base / top coating; Metromisasi krom PVD sampai pencahayaan LED berkumpul, kami dapat memberikan solusi pelapisan turnkey.

Jika Anda membutuhkan sistem pelapisan khusus, silakan bagikan pemikiran dan ide Anda dengan tim kami. Jangan lupa untuk mengirimkan spesifikasi produk Anda, kami akan bekerja sama untuk memilah solusi terbaik.
