Teknologi Plating Ion PVD yang diterapkan dengan produk keramik telah dikembangkan dan digunakan sejak tahun 1990-an; dalam dekade terakhir, mesin pelapisan ion PVD telah digunakan secara luas dalam berbagai produk keramik: ubin keramik, ubin dinding mosaik keramik, peralatan makan keramik, peralatan dapur keramik, finishing kamar mandi keramik seperti: baskom keramik, toilet keramik, pemegang keramik dll.
Prinsip dari busur katodik adalah pengintegrasian busur katoda dingin yang mengalirkan teknik penindasan cahaya persendian dan teknologi sputtering magnetron, menipiskan partikel untuk memperbaiki sifat-sifat film. Itu dapat melapisi permukaan logam dan juga bukan logam.
Industri terapan: Dapat digunakan untuk melapisi film logam, titanium nitrida, titanium karbida, dan zirkonium nitrida, kromium nitrida dan titanium, nikel, kromium, tembaga, dan film senyawa lainnya, film super-keras multi-lapis, titanium-doped titanium film dan film paduan, dan dalam waktu yang sangat singkat untuk menyelesaikan semua proses pemesinan, ini adalah peralatan pelapisan multi-fungsi yang sangat efisien.
Mesin ini banyak digunakan dalam bidang pelapisan ultra-keras tentang alat dan cetakan, pelapisan dekoratif tentang roda mobil, keramik, golf, pembuatan jam tangan, produk hotel, sanitary ware, luminer, bingkai optik, perangkat keras, dll.
Mesin dapat melapisi ubin keramik, peralatan makan keramik, ubin porselen, ubin lantai, mosaik kaca. ubin kaca. Selain keramik, Anda juga dapat melapisi produk-produk logam, kaca. Sampai saat ini kami telah membuat mesin terbesar untuk pelapisan ubin, kemampuan produksinya dapat melapisi 1500 meter persegi per hari.
Mesin ini digunakan untuk menyimpan TiN (warna emas), Ti (warna perak) dan pelapisan lainnya pada ubin keramik. Dengan demikian dapat menggantikan cat emas tradisional, meningkatkan adhension, menghemat biaya dan meningkatkan efisiensi produksi
Konfigurasi Utama:
1. Ruang vakum vertikal satu pintu terbuka, 304 stainless steel memproduksi, ruang vakum diameter internal dari φ1000mm-Φ2200mm;
2. Sistem vakum dengan pompa baling-baling Rotary, Pompa akar dan Pompa Difusi Minyak atau Konstitusi Pompa Molekuler;
3. Sistem pelapisan menggunakan 1-2 frekuensi frekuensi menengah untuk mengontrol sumber daya sputtering, memiliki 1-2 pasang magnet yang tidak seimbang untuk mengendalikan target, dan memiliki 8-32 sumber busur.
4. Efisiensi tinggi sumber daya bias pulsa;
5. Sistem gasifikasi menggunakan diproduksi dalam negeri atau flowmeter massa gas impor, kontrol jumlah aliran gas (demonstrasi) meter;
6. Pembangkit listrik yang dikendalikan sistem sirkuit listrik kelebihan beban, memotong pasokan air, mati perangkat alarm acousto-optik;
7. Sistem kontrol (layar sentuh + PLC), parameter rinci tampilan waktu nyata, sepenuhnya otomatis mengendalikan seluruh proses produksi, dan parameter teknologi memori otomatis

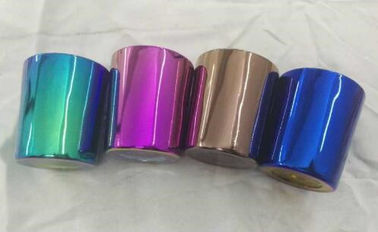

Warna : emas, mawar emas, perak, warna-warni, biru safir, hitam dll.
Pelapisan : TiN, CrN, ZrN, TiCN, TiCrN, TiNC, TiALN dan DLC
Keterangan : Khusus disesuaikan sesuai dengan produk pelanggan dan persyaratan proses.

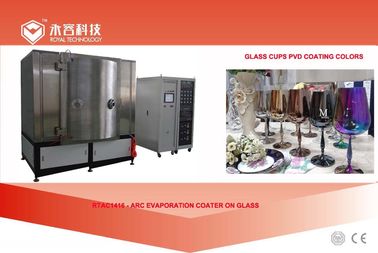

Keramik Tableware PVD Vacuum Coating Equipment Models:
Model | RTAC-1008 | RTAC-1012 | RTAC-1213 | RTAC-1416 | RTAC-1618 | ||||||
Ukuran Inner Chamber | 1000x800mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
Jenis catu daya | Catu daya busur, catu daya filamen, power supply bias pulsa | ||||||||||
Struktur ruang vakum | Struktur pintu depan vertikal, sistem pembuangan udara belakang dan ruang pendingin air lapis ganda | ||||||||||
Bahan ruang vakum | stainless steel 304 / 316L | ||||||||||
Ruang hampa tertinggi | 6.0x10-4Pa (bongkar, bersihkan, ruang pengering) | ||||||||||
Kecepatan Pompa Vakum | dari atmosfer hingga 8,0 * 10-3Pa ≤15 menit | ||||||||||
Sistem pemompaan vakum | Pompa difusi atau pompa molekuler + Pompa akar + Pompa mekanis + Pompa penahan (model spesifik dapat dipilih sesuai dengan kebutuhan pelanggan) | ||||||||||
Sumber Arc | 6 unit atau 8 unit | 8 unit atau 10 unit | 10 unit atau 12 unit | 14 unit atau 16 unit | 16 unit atau 18 unit | ||||||
Catu daya Bias | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50KW / set | ||||||
Model Mengemudi | Revolusi dan rotasi planet, pengaturan kecepatan frekuensi variabel (dapat dikontrol dan disesuaikan) | ||||||||||
Sistem pemanas | Dapat dikontrol dan disesuaikan dari suhu kamar hingga 450 ° C (Kontrol suhu PID) | ||||||||||
MFC | 3-jalur atau 4-jalur proses kontrol aliran gas dan sistem tampilan, sistem penyerangan gas otomatis yang selektif | ||||||||||
Sistem pendingin | Mode pendinginan sirkulasi air, menara air pendingin atau pendingin air industri atau sistem pendinginan dalam. (Disediakan oleh pelanggan) | ||||||||||
Mode kontrol | Mode integrasi manual / otomatis, pengoperasian layar sentuh, kontrol PLC atau komputer | ||||||||||
Kekuatan total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
Alarm dan perlindungan | Kekurangan air alarm, arus lebih dan tegangan berlebih, sirkuit terbuka dan kondisi abnormal lainnya dari pompa, target dan sebagainya dan melaksanakan tindakan perlindungan yang relevan dan fungsi interlock listrik | ||||||||||
Area peralatan | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
Parameter teknis lainnya | Tekanan Air ≥0.2MPa, Suhu Air ≤25 ° C, Tekanan Udara 0,5-0,8 MPa | ||||||||||
Keterangan | Konfigurasi spesifik peralatan pelapisan dapat dirancang sesuai dengan persyaratan proses produk pelapisan |
Ukuran mesin khusus lainnya tersedia berdasarkan dimensi produk dan kapasitas permintaan yang ditentukan.
Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi total pelapisan.
