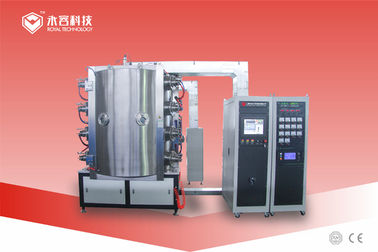

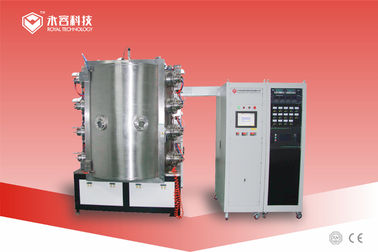

Mesin pelapisan / pelapisan Ion PVD, Mesin Pelapis Film Tipis
APLIKASI
Hal ini dapat digunakan untuk melapisi film logam, titanium nitrida, titanium karbida, dan zirkonium nitrida, kromium nitrida dan titanium, nikel, kromium, tembaga, dan film senyawa lainnya, film super-keras multi-layer, film titanium yang diolah nitrogen dan film paduan (TiN, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3 dan film dekoratif lainnya, dll.) dan dalam waktu yang sangat singkat untuk menyelesaikan semua proses pemesinan, ini adalah peralatan pelapisan multi-fungsi yang sangat efisien.
Mesin ini banyak digunakan di bidang pelapis dekoratif untuk stainless steel, ubin / gelas keramik, komputer, ponsel, arloji & perhiasan, sanitasi, alat rumah tangga, produk hotel dll.
FITUR
Ini memiliki pekerjaan yang dapat diandalkan, pengulangan yang baik dan konsistensi., Tingkat deposisi cepat, adhesi tinggi, film halus, dll. Film pelapis padat dan kekerasan dengan koefisien gesekan rendah, untuk menjaga kehalusan permukaan benda kerja asli, fleksibilitas yang baik, sulit untuk istirahat dan jatuh.
Peralatan membuat otomatisasi penuh teknologi pelapisan menjadi kenyataan.Ini menggunakan teknik pelapisan vakum untuk melapisi permukaan bahan dasar.Ini memiliki fitur biaya rendah, tingkat kualifikasi tinggi, perlindungan lingkungan hijau dll.
Model Mesin Lapisan Film Tipis
Model |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
Ukuran ruang dalam | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
Jenis catu daya | Catu daya busur, catu daya filamen, catu daya pulsa bias | ||||||||
Struktur ruang vakum | Struktur pintu depan vertikal, sistem pembuangan udara belakang dan ruang pendingin air berlapis ganda | ||||||||
Bahan ruang vakum | stainless steel 304 / 316L | ||||||||
Kekosongan luar biasa | 6.0x10-4Pa (bongkar, bersih, ruang pengering) | ||||||||
Kecepatan Memompa Vakum | dari atmosfer ke 8.0 * 10-3Pa ≤15 menit | ||||||||
Sistem pompa vakum | Pompa difusi atau pompa molekuler + Pompa akar + Pompa mekanik + Pompa penahan (model spesifik dapat dipilih sesuai dengan kebutuhan pelanggan) |
||||||||
Sumber busur | 6 unit atau 8 unit |
8 unit atau 10 unit |
10 unit atau 12 unit |
14 unit atau 16 unit |
16 unit atau 18 unit |
||||
Catu daya bias | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50KW / set | ||||
Model Mengemudi | Revolusi dan rotasi planet, pengaturan kecepatan frekuensi variabel (dapat dikontrol dan disesuaikan) |
||||||||
Sistem pemanas | Dapat dikendalikan dan disesuaikan dari suhu kamar hingga 450 ° C (Kontrol suhu PID) |
||||||||
MFC | 3-jalur atau 4-jalur proses kontrol aliran gas dan sistem tampilan, sistem pemurnian gas selektif otomatis | ||||||||
Sistem pendingin | Mode pendinginan sirkulasi air, menara air pendingin atau pendingin air industri atau sistem pendingin yang dalam.(Disediakan oleh pelanggan) | ||||||||
Mode kontrol | Mode integrasi manual / otomatis, operasi layar sentuh, PLC atau kontrol komputer | ||||||||
Kekuatan total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
Alarm dan perlindungan | Kekurangan air alarm, arus berlebih dan kelebihan tegangan, sirkuit terbuka dan kondisi abnormal pompa lainnya, target dan sebagainya serta menjalankan tindakan perlindungan yang relevan dan fungsi interlock listrik | ||||||||
Area peralatan | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
Parameter teknis lainnya | Tekanan Air ≥0.2MPa, Suhu Air ≤25 ° C, Tekanan Udara 0,5-0.8MPa | ||||||||
Catatan | Konfigurasi spesifik peralatan pelapis dapat dirancang sesuai dengan persyaratan proses produk pelapis |
