Mesin Pelapisan Sputtering Magnet PVD MF, Sistem Sputtering MF, Unit Endapan Sputtering MF TiN
MF Mangetron Sputtering Coater RT1215-SPMF dirancang untuk tembaga, alumunium, plastik, papan sirkuit logam lapisan film konduktif. Ini dapat mengembun film tipis Nano pada substrat. Selain Ag sputtering, Ag juga dapat menyimpan Ni, Au, Ag, Al, Cr, SS316L.
Mesin RTSP1215-MF dipasang dengan 2 pasang katoda sputtering MF di ruang, dan 1 set sumber Anode Layer Ion untuk pembersihan bombardemen plasma sebelum pengendapan film PVD.
Sumber ion asli dari perusahaan Gencoa, sifat-sifatnya:
1. Medan magnet yang dioptimalkan untuk menghasilkan sinar plasma terkolimasi pada tekanan sputtering standar
2. Regulasi otomatis untuk gas untuk mempertahankan arus & tegangan konstan - kontrol otomatis multi-gas
3. Anoda dan katoda grafit untuk melindungi media dari kontaminasi dan menyediakan komponen yang tahan lama
4. RF isolasi listrik standar pada semua sumber ion
5. Pendinginan anoda dan katoda secara langsung - penggantian suku cadang dengan cepat
6. Mudah beralih bagian katoda untuk menyediakan beberapa perangkap magnetik untuk operasi tegangan rendah, atau sinar terfokus
7. Catu daya yang diatur tegangan dengan umpan balik penyesuaian gas untuk menjaga arus yang sama setiap saat

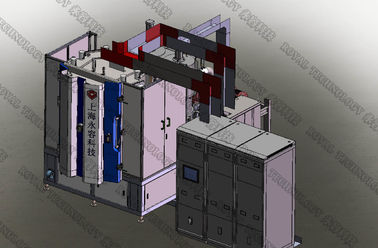

RTSP1215-MF Tata Letak Peralatan Sputtering MF

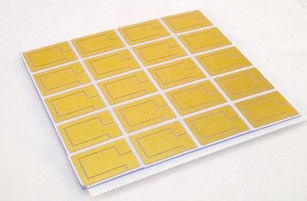

Aplikasi Peralatan Pelapisan Sputtering MF RTSP1215-MF:
1. Tersedia di substrat: Plastik, Polimer, Kaca dan lembaran keramik, Stainless steel, lembaran tembaga, papan Aluminium dll.
2. Untuk menghasilkan film Nano seperti: TiN, TiC, TiCN, Cr, CrC, CrN, Cu, Ag, Au, Ni, Al dll.
Fitur Desain RT1215-SPMF MF Sputtering Coating:
1. Desain Kuat, baik untuk ruang kamar terbatas
2. Akses mudah untuk pemeliharaan dan perbaikan
3. Sistem pemompaan cepat untuk hasil tinggi
4. kandang listrik standar CE, standar UL juga tersedia.
5. Pengerjaan fabrikasi yang akurat
6. Berjalan stabil untuk menjamin produksi film berkualitas tinggi.

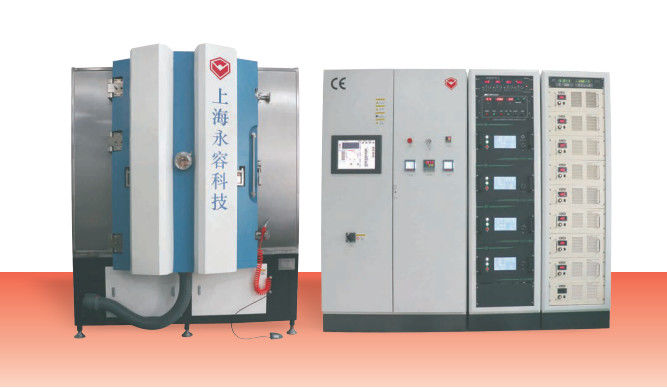

Status kerja Mesin Silinder atau Planar MF Sputtering
Spesifikasi Peralatan Pelapisan Sputtering MF RT1215-SPMF:
MODEL | RT1215-SPMF |
BAHAN | Baja Tahan Karat (S304) |
UKURAN CHAMBER | Φ1200 * 1500mm (H) |
JENIS CHAMBER | Struktur 1 pintu, Vertikal |
PAKET POMPA SINGLE | Pompa Vane Rotary |
Pompa Vakum Akar | |
Pompa Molekul Suspensi Magnetik | |
Pompa vakum baling-baling putar dua tahap | |
TEKNOLOGI | MF Magnetron Sputtering, Sumber Ion Linier |
SUMBER DAYA LISTRIK | Catu daya tergagap + Catu daya Bias + Sumber Ion |
SUMBER DEPOSISI | 2 pasang MF Sputtering Cathodes + Sumber Ion |
KONTROL | PLC + Layar Sentuh |
GAS | Pengukur Aliran Massa Gas (Ar, N2, C2H2, O2) Argon, Nitrogen dan Ethyne, Oksigen |
SISTEM KESELAMATAN | Sejumlah kunci pengaman untuk melindungi operator dan peralatan |
PENDINGINAN | Air Pendingin |
PEMBERSIHAN | Pelepasan Cahaya / Sumber Ion |
POWER MAX. | 120KW |
KONSUMSI DAYA RATA-RATA | 70KW |
Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
