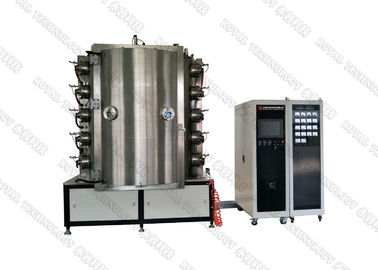

Muilti Arc Ion Mesin Pelapisan Vakum PVD / Arc PVD Plating Unit
Mesin pelapisan vakum multi arc untuk pelapisan warna dekoratif pada berbagai bahan substrat seperti: paduan seng, paduan logam, substrat stainless steel, keramik, barang kaca dll.
Komponen utama Mesin Vacuum Muilti Arc Ion PVD adalah: sumber busur katodik, catu daya busur dan catu daya bias. Kami telah meningkatkan barang-barang ini untuk kualitas akhir lapisan akhir yang bagus dan memastikan stabilitas alat berat.
Catu daya busur katodik memiliki model DC dan Pulsed, arus busur stabil; kontrol arus akurat dengan overshoot rendah.
Kecuali itu, seluruh desain unit pelapisan memungkinkan waktu kerja yang lama.
1. Struktur: ruang pengendapan, pompa vakum, sumber busur, spindle & jack, struktur jig, pemanas & pendingin, air & gas (distribusi), kontrol listrik & sistem operasi dll.
2. Warna Pelapis: emas, hitam, coklat, abu-abu, asap, krom, rose gold, pelangi, dll
3. Sifat pelapis: TiN, TiC, ZrN, CrN, TiAlN, dengan warna-warna cerah, adhesi yang kuat & perlindungan awal yang sangat baik, laju deposisi cepat, difraksi yang baik.
Arc Dekorasi Model Mesin Lapisan Film Tipis
Model | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
Ukuran ruang dalam | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
Jenis catu daya | Catu daya busur, catu daya filamen, catu daya pulsa bias | ||||||||
Struktur ruang vakum | Struktur pintu depan vertikal, sistem pembuangan udara belakang dan ruang pendingin air berlapis ganda | ||||||||
Bahan ruang vakum | stainless steel 304 / 316L | ||||||||
Kekosongan luar biasa | 6.0x10 -4 Pa (ruang muat, bersih, pengeringan) | ||||||||
Kecepatan Pemompaan Vakum | dari atmosfer ke 8,0 * 10 -3 Pa ≤15 menit | ||||||||
Sistem pompa vakum | Pompa difusi atau pompa molekuler + Pompa akar + Pompa mekanik + Pompa penahan (model spesifik dapat dipilih sesuai dengan kebutuhan pelanggan) | ||||||||
Sumber busur | 6 unit atau 8 unit | 8 unit atau 10 unit | 10 unit atau 12 unit | 14 unit atau 16 unit | 16 unit atau 18 unit | ||||
Catu daya bias | 20KW / set | 20KW / set | 30KW / set | 40KW / set | 50KW / set | ||||
Model Mengemudi | Revolusi dan rotasi planet, pengaturan kecepatan frekuensi variabel (dapat dikontrol dan disesuaikan) | ||||||||
Sistem pemanas | Dapat dikendalikan dan disesuaikan dari suhu kamar hingga 450 ° C (Kontrol suhu PID) | ||||||||
MFC | 3-jalur atau 4-jalur proses kontrol aliran gas dan sistem tampilan, sistem penyemprotan gas otomatis selektif | ||||||||
Sistem pendingin | Mode pendinginan sirkulasi air, menara air pendingin atau pendingin air industri atau sistem pendingin yang dalam. (Disediakan oleh pelanggan) | ||||||||
Mode kontrol | Mode integrasi manual / otomatis, operasi layar sentuh, PLC atau kontrol komputer | ||||||||
Kekuatan total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
Alarm dan perlindungan | Kekurangan air alarm, arus berlebih dan kelebihan tegangan, sirkuit terbuka dan kondisi abnormal pompa lainnya, target dan sebagainya serta menjalankan tindakan perlindungan yang relevan dan fungsi interlock listrik | ||||||||
Area peralatan | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
Parameter teknis lainnya | Tekanan Air ≥0.2MPa, Suhu Air ≤25 ° C, Tekanan Udara 0,5-0.8MPa | ||||||||
Komentar | Konfigurasi spesifik peralatan pelapis dapat dirancang sesuai dengan persyaratan proses produk pelapis |
Silakan hubungi kami untuk spesifikasi lebih lanjut, Royal Technology merasa terhormat untuk memberikan Anda solusi pelapisan total.
